Введение функции

Детектор имеет функцию обнаружения температуры и влажности/pm2.5/функции формальдегида, обнаруженные данные могут быть отображены на ЖК-экране, он также может быть подключен wifinetworking, на боковой стороне компьютера Интернет вещей платформы просмотра данных, он также может быть на мобильном терминале appview данных.

Singlechip:STM32F103RBT6;

WIFIModular:LOXinESP8266-12F;

Датчик формальдегида: Lan Bao De Yuan;

Датчик температуры и влажности: SHT20;

PM2.5sensor :SHARPGP2Y1010AU;


Детекция формальдегида диапазон: 0 ~ 1 мг/м3;

Диапазон обнаружения температуры: 0 ~ 99 ℃;

Диапазон обнаружения влажности: 20% ~ 95% относительной влажности;

Pm2.5диапазон обнаружения: 0 ~ 900ug/m3;

Режим питания: 5 в пост. Тока (>50 мА);

Процесс сбора данных:После того, как покупатель получит товар-после тестирования, что функции продукта отвечают требованиям-подтвердите получение комментариев-свяжитесь со службой поддержки клиентов, чтобы отправить информациюОжидаемый адрес электронной почты(Данные являются ядром технического содержания, спасибо за понимание)

(Оригинальный дизайн, техническая поддержка)

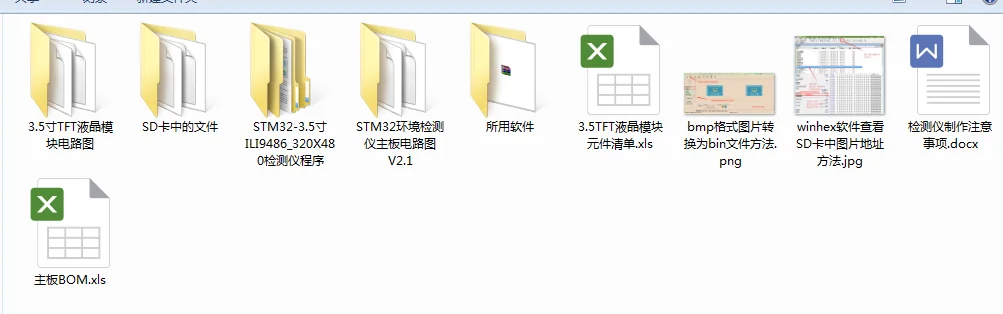

Предоставление схемных diagramPCBEngineering документов, разработка программного исходного кода.

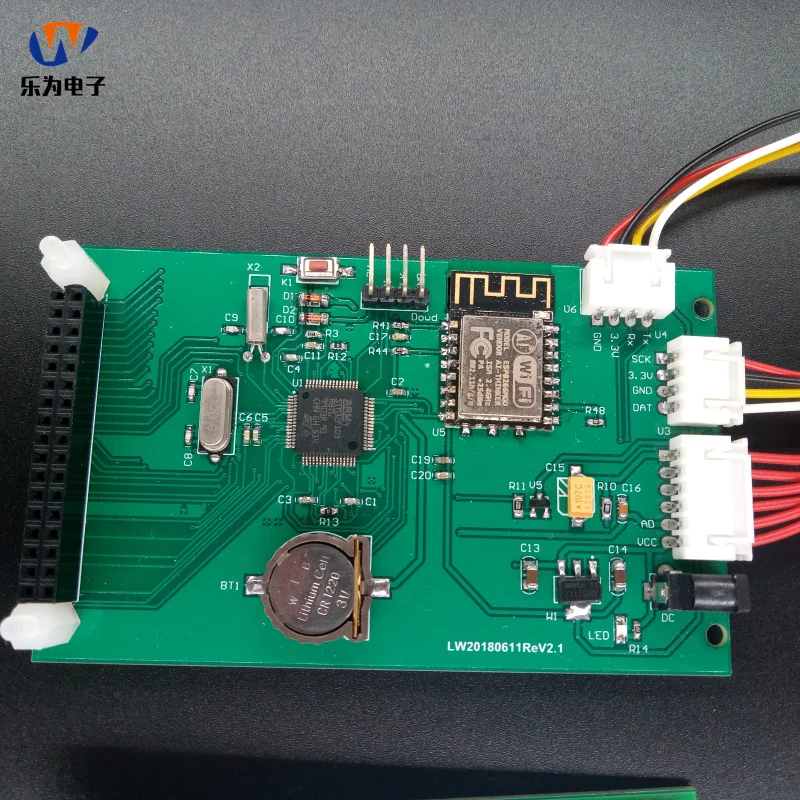

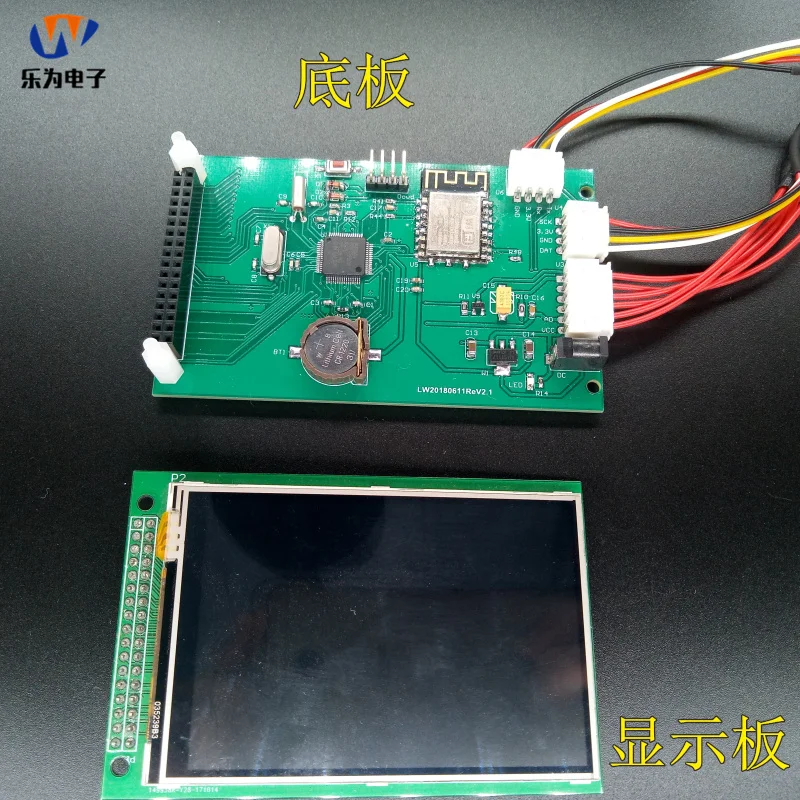

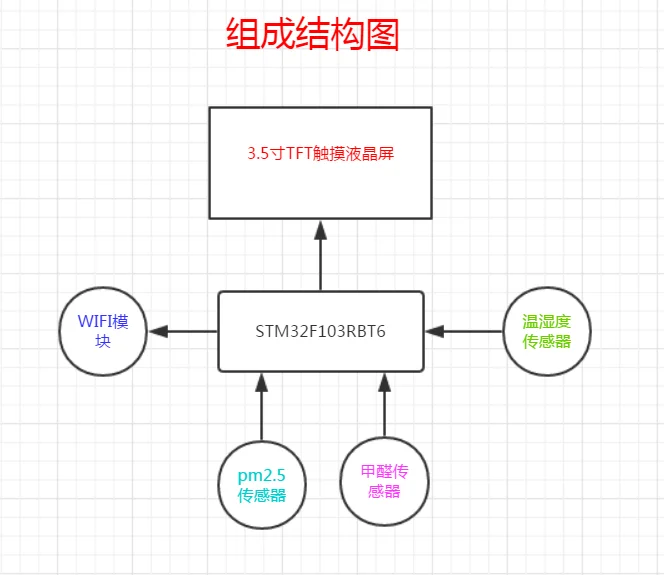

Структура аппаратной платы:

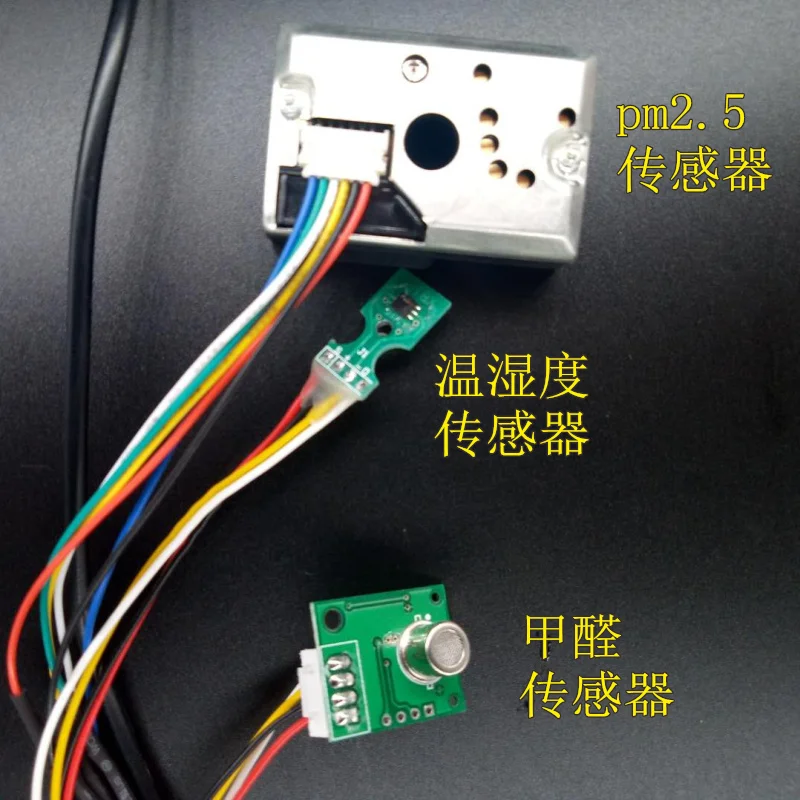

Датчик обнаружения:

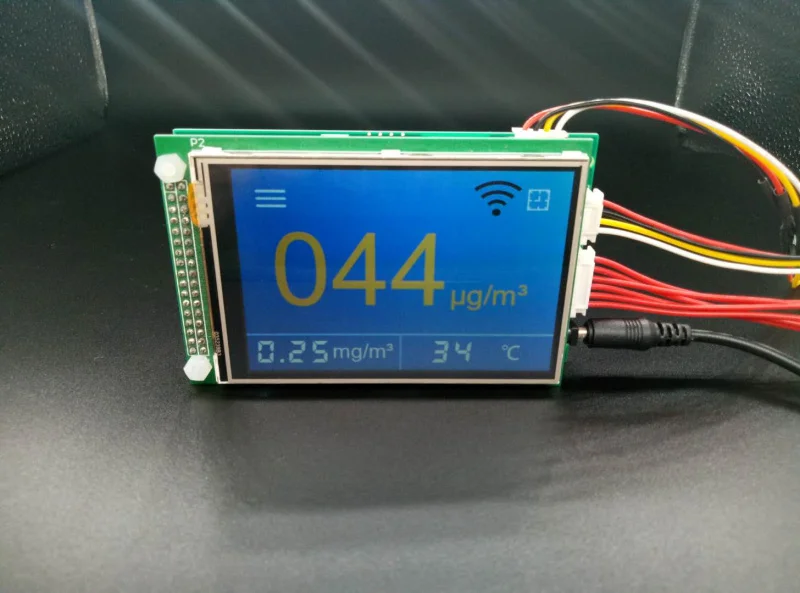

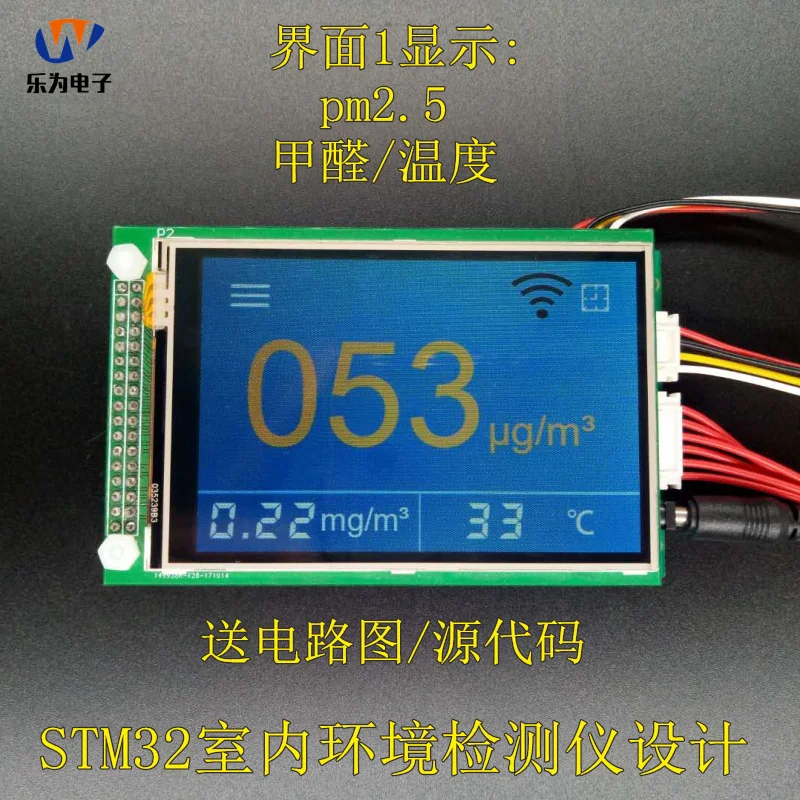

Четыре основных интерфейса отображения <основной интерфейс: 1> DisplayPM2.5/Формальдегид/температура

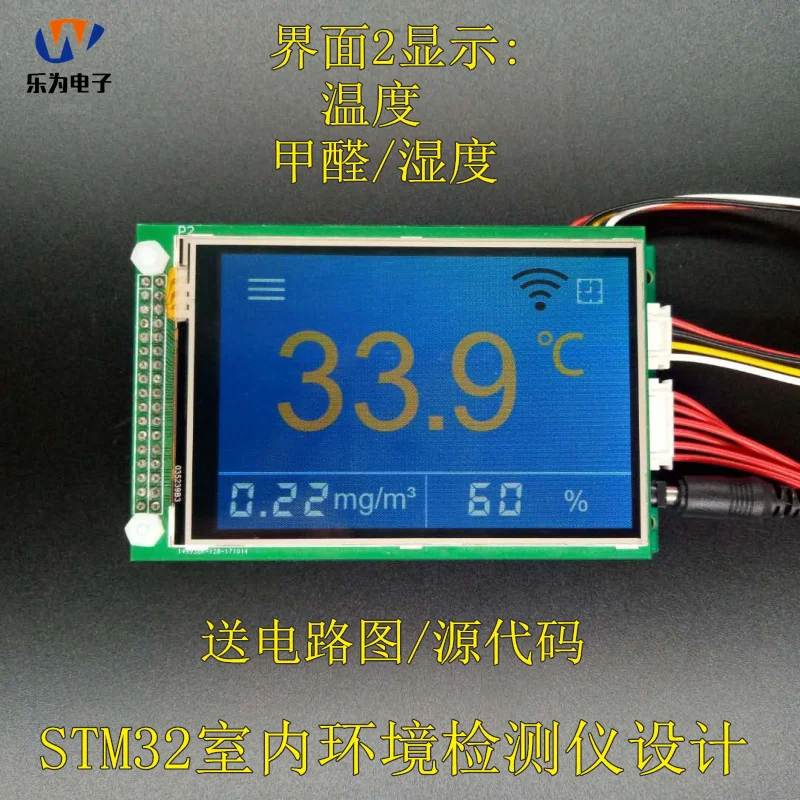

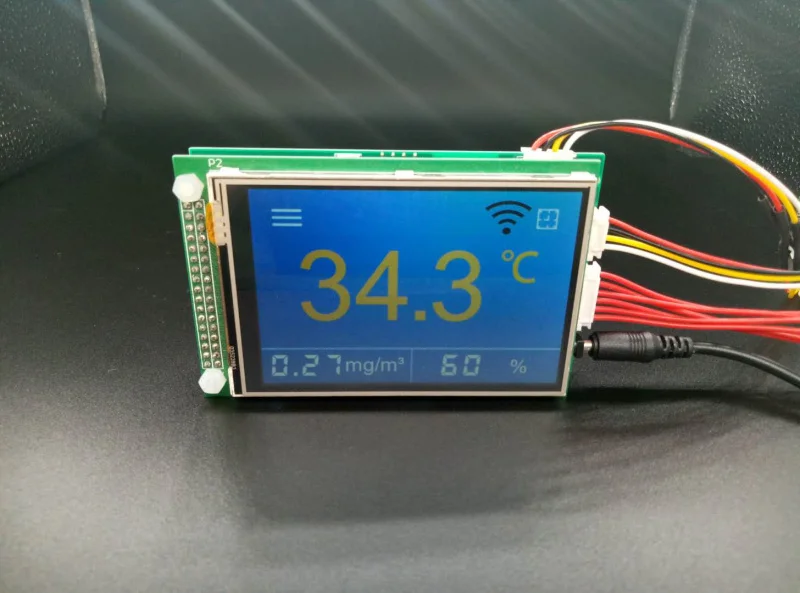

Четыре основных интерфейса отображения <Основной интерфейс: 2>Отображение температуры/формальдегида/влажности

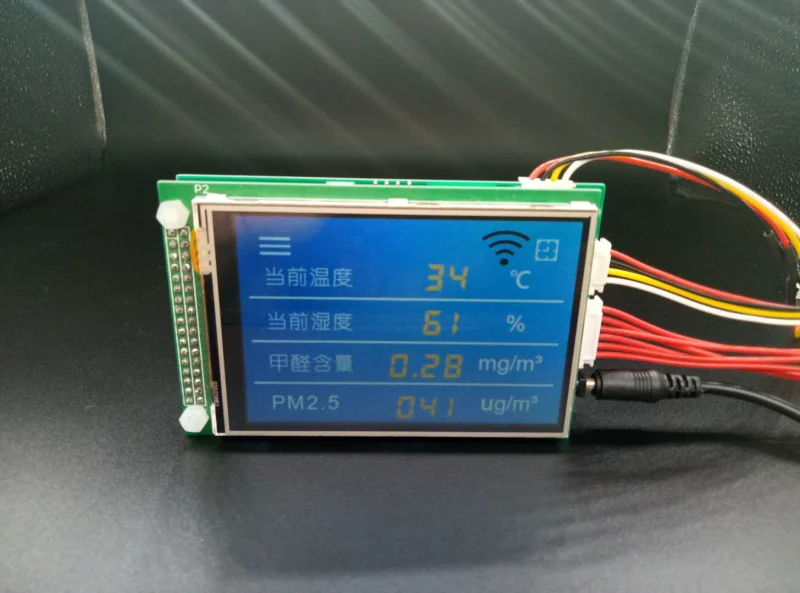

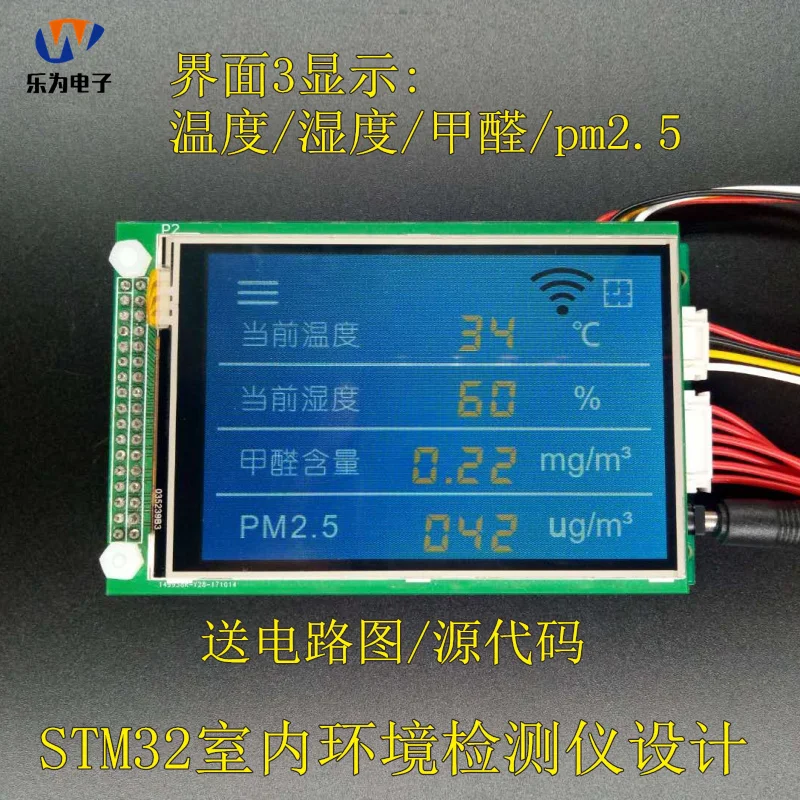

Четыре основных интерфейса отображения <Основной интерфейс: 3>Отображение температуры/влажности/формальдегида/Pm2.5

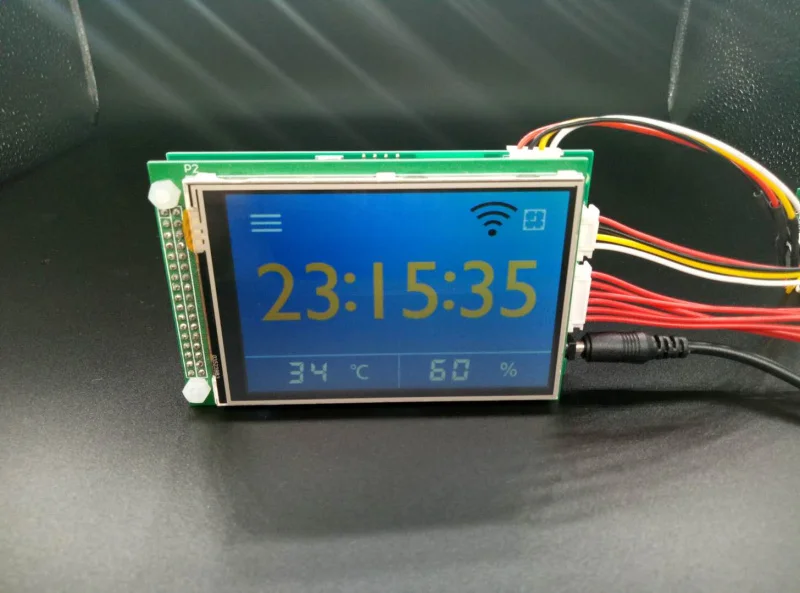

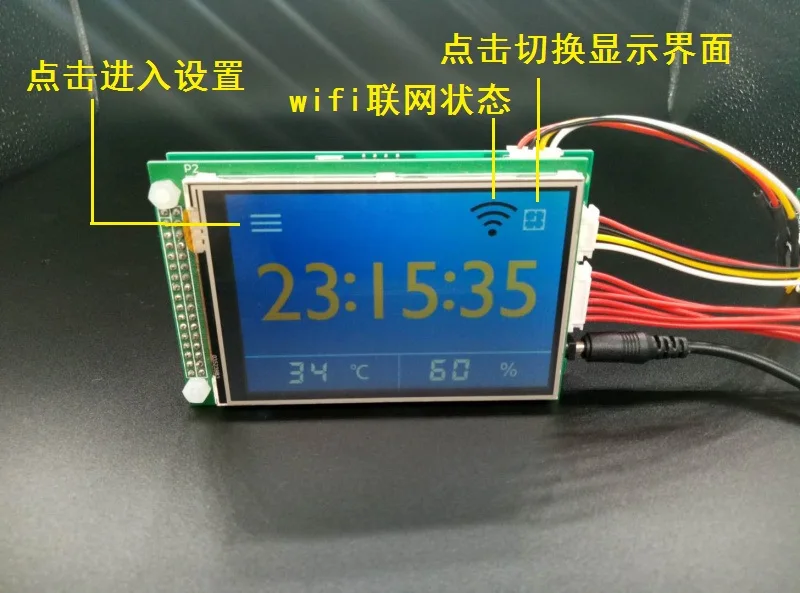

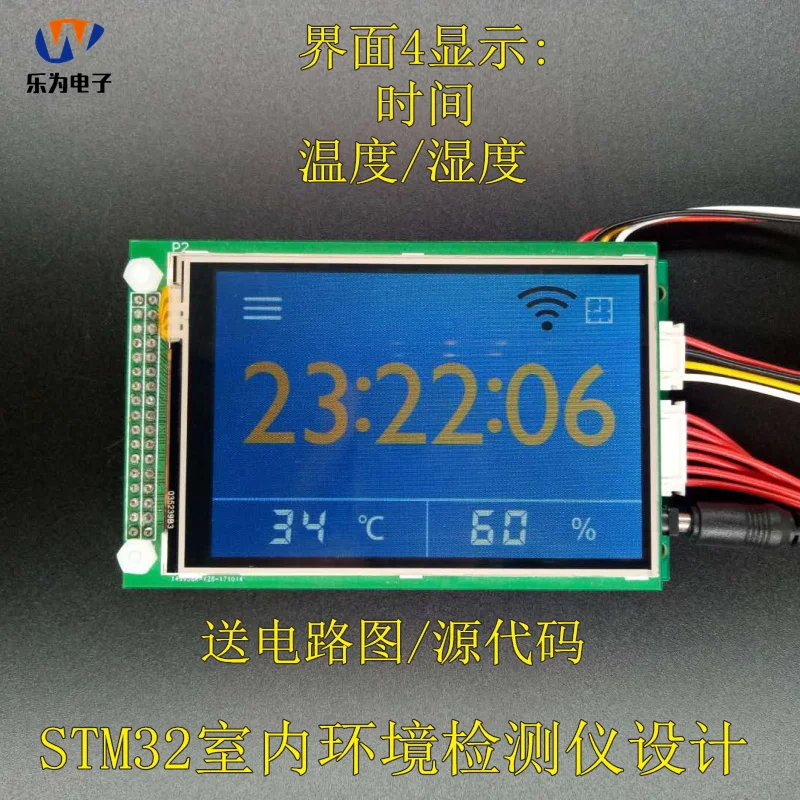

Четыре основных интерфейса отображения <Основной интерфейс: 4>Отображение времени/температуры/влажности

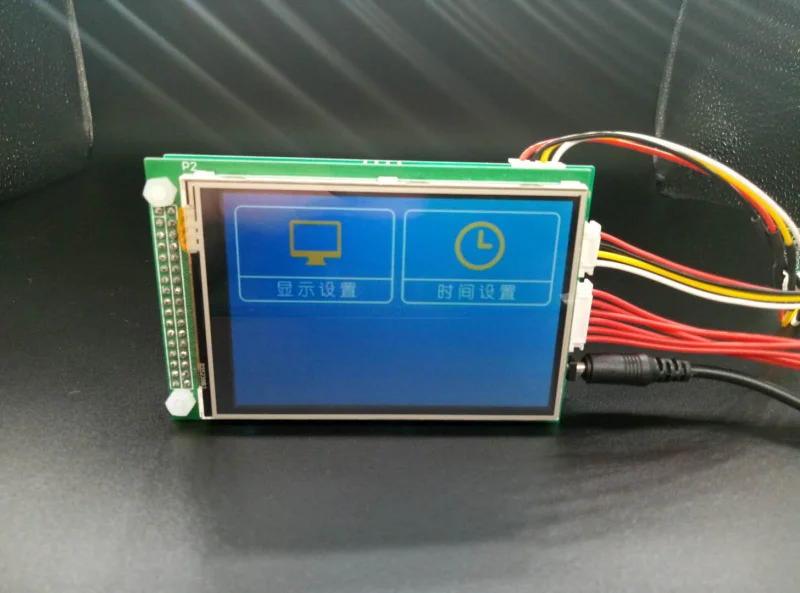

Интерфейс настройкиОтображение <настройки дисплея/настройки времени>

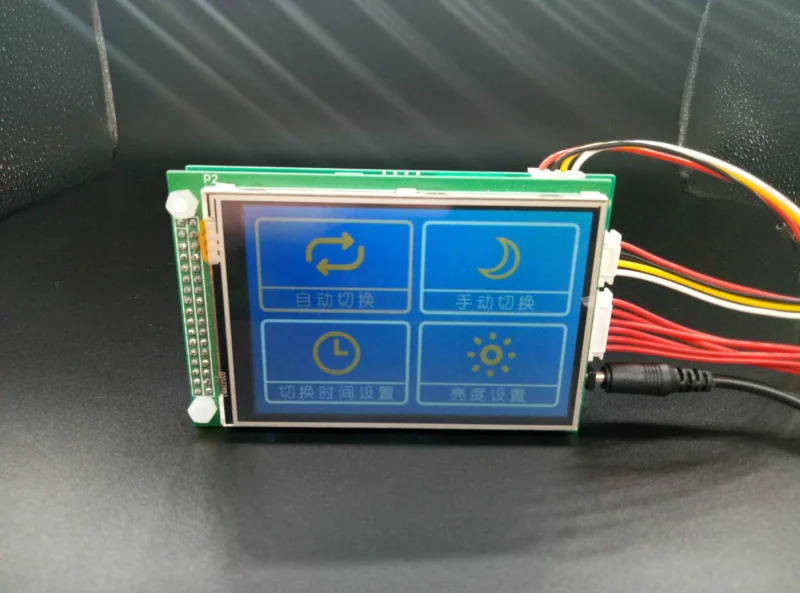

Нажмите <Параметры отображения> регионПоказано ниже

Нажмите <Ручное переключение>: основной интерфейс устанавливается только вручную.

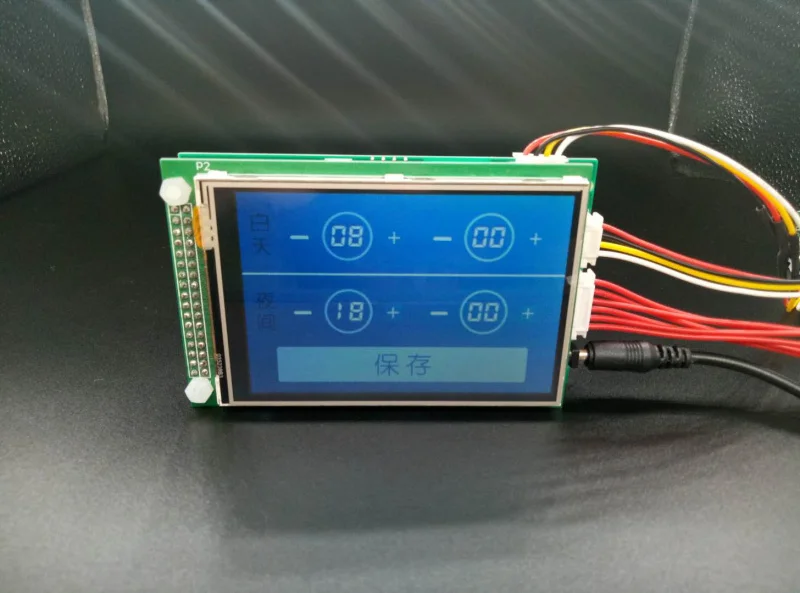

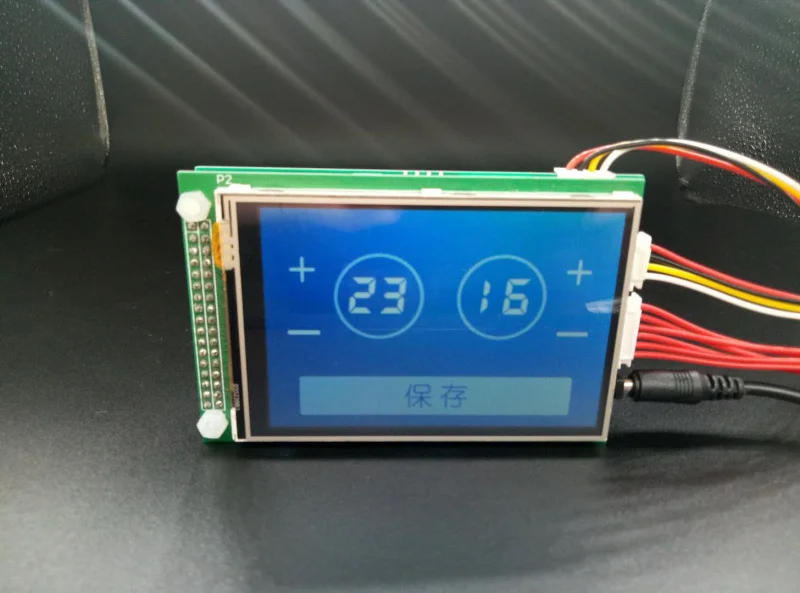

Нажмите <автоматическое переключение>: вам нужно ввести меню <настройки времени переключения> Установите точку времени для переключения основного интерфейса. Интерфейс настройки выглядит следующим образом:

После настройки тестер переключается между этими двумя точками времени для отображения основного интерфейса (то есть два прилегающих основных интерфейса отображаются соответственно в дневное и ночное время).

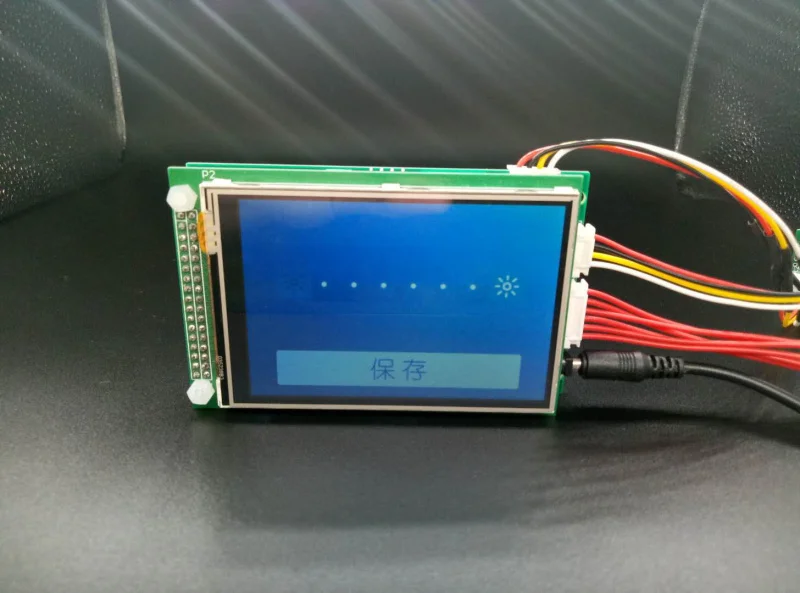

Нажмите <настройка яркости>: Возможно Управление яркостью жидкого кристалла out6.

Нажмите <Ручное переключение>: основной интерфейс можно переключать только вручную.

Нажмите <Настройка времени> регионПоказано ниже

Введите интерфейс, чтобы установить часы детектора.

<Инструкции по сети>

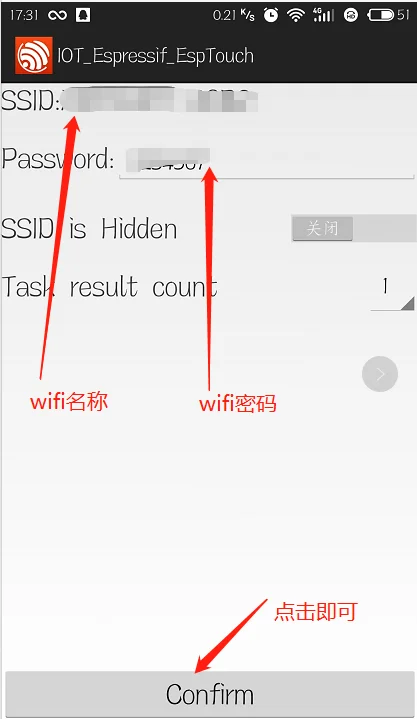

Тестер должен настроить Wi-Fi, включить мобильный телефон, когда тестер включенПриложение(IOT_Esppressif_EspTouch),Выберите, что настроить wifiname и соответствующий пароль, нажмите «Подтвердить», можно настроить redwifisuccess. После одной успешной конфигурации на следующем включении конфигурации не требуется.ПриложениеИнтерфейс выглядит следующим образом:

Успешная сеть будет отображаться в главном интерфейсе"BlackWIFI«Значок, если сеть не работает, он отобразит значок «grayWIFI».
