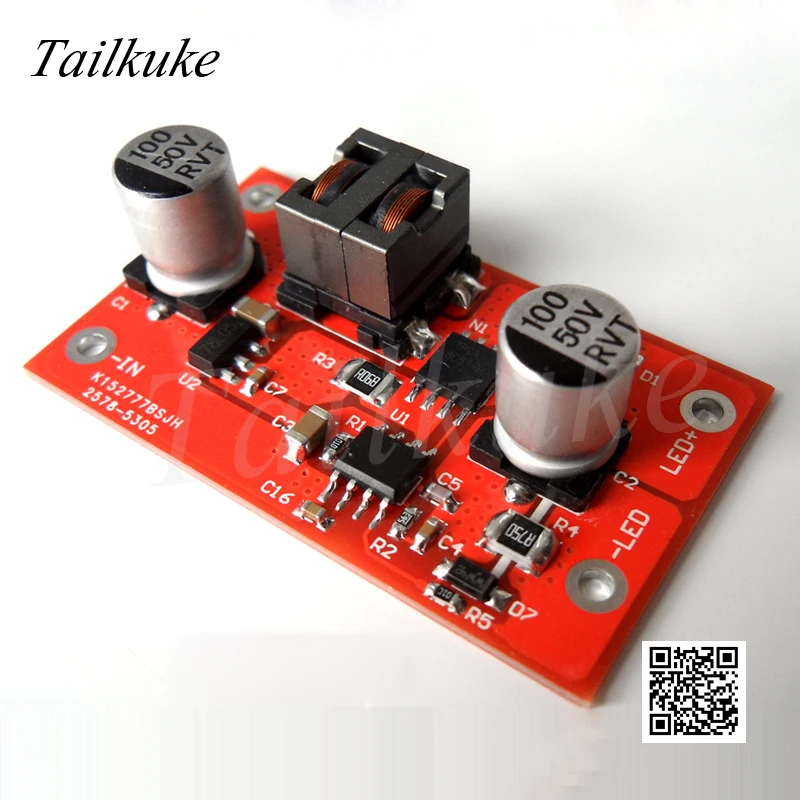

Драйвер автомобильного освещения QX5305 высокоэффективный повышающий

Драйвер автомобильного освещения QX5305 высокоэффективный повышающий

Boost typeledconstant текущее вождение
Drive3-12strand (1-5 Вт LED)

Использование высокоэффективного типа повышения постоянного тока чип управления приводом средняя эффективность 95% выше, максимальная эффективность до to98 %
Высокочастотный Низкочастотный плоский индуктор высокой мощности
Улучшенный высокочастотный низкий уровень мостуба и супер диод


Инструкции

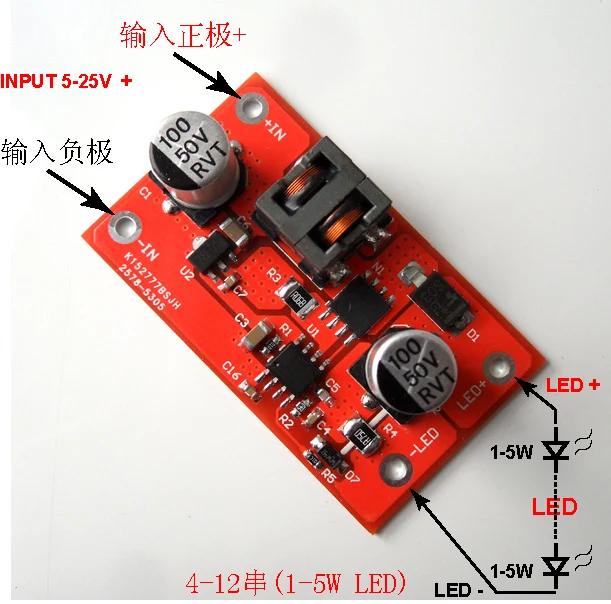

Вход: в + подключен к положительному полюсу батареи, в-подключен к отрицательному полюсу батареи
Выход: максимальное выходное напряжение 43В, максимальная грузоподъемность до 46вт LED + 、 LED-
Рабочее напряжение: 5-35 В (stay8V в условиях ввода, может управляться 5strand1tileled)
Рабочий ток: 30MA-1500MA (настраиваемый)
Выход: 3-12strandLED(1-5 Вт) (знать следующие меры предосторожности для конкретного номера)

Солнечный energyled уличного фонаря
Уличное освещение
Для домашнего освещения
Portableled лампы и фонари


Размеры: 26,5*45*11highmm

Меры предосторожности по использованию:
1. Этот привод имеет повышающий тип постоянного тока, постоянный ток и переменное напряжение (напряжение настраивается автоматически в соответствии с общей мощностью лампы) выходной терминал должен быть подключен в серии на least3individualLEDlamp (, конечно же, Напряжение одной лампы bead10VExcept выше) для drive1500MAUnder ток, 3V-24V Напряжение LEDLamp бусины
2. Потому что этот модуль имеет повышающий тип, поэтому сумма напряжения после серии ламп больше минимального входного напряжения 1В.
Как: входное напряжение is12V,LEDTurn-on voltage3.5V, то, что, количество бусин в серии является required12V ÷ 3,5 V = 3.43A шарик лампы, минимальный requirement4individual.
3. При использовании различных powerLEDTime схема должна отрегулировать некоторые параметры, поэтому заказчику необходимо сообщить заранее, чтобы согласовать и настроить во время производства.
4. Функция защиты от открытого замыкания цепи.

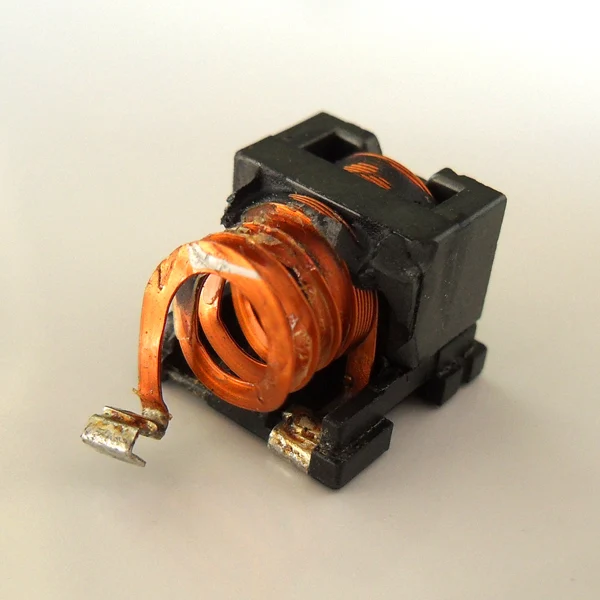

Высокочастотный низкий сопротивление плоский браслет двойной высокой мощности индуктор
