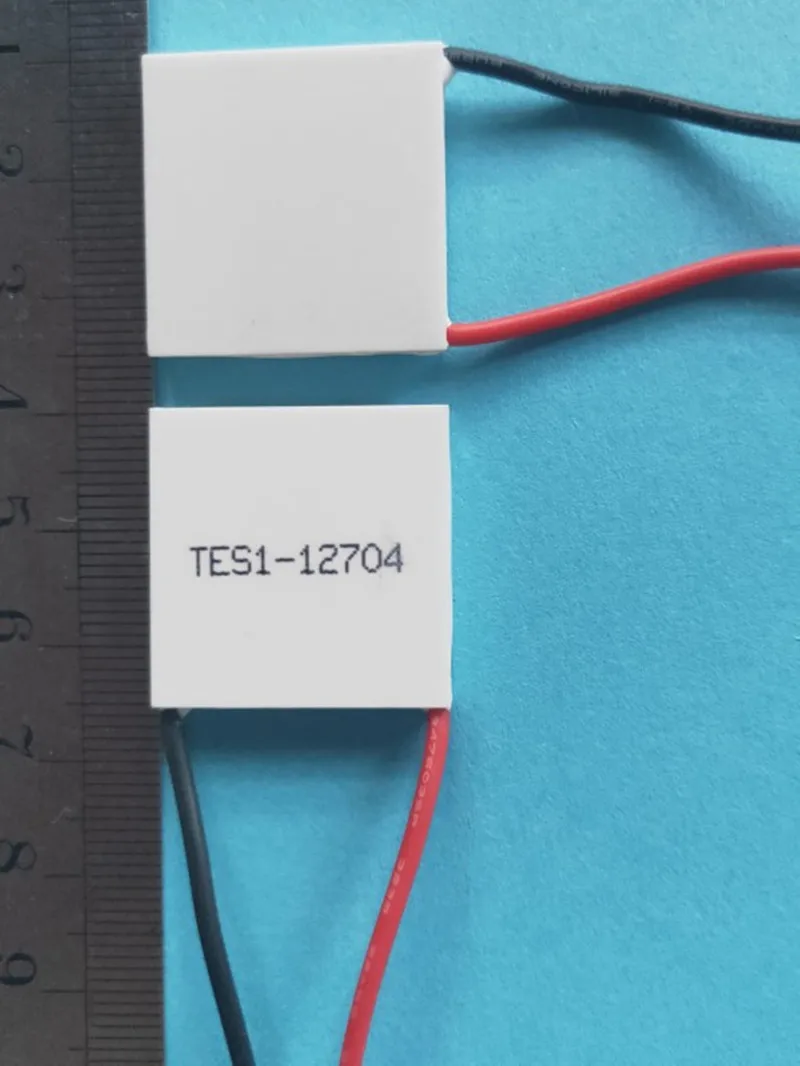

Термоэлектрический охладитель TES1-12704

Внешний размер: 25*25*3,2 мм
Количество компонентов: 127
Внутреннее сопротивление: 2,3 ~ 2,5 Ω (температура окружающей среды 23 ± 1 ℃, 1 кГц переменного тока)
Разница температур: ttmax (QC = 0) около 60 ℃.
Рабочий ток: IMAX = 4A (при номинальном 12 В)
Номинальное напряжение: 12 В
Мощность охлаждения: qcmax 35 Вт
Рабочая среда: диапазон температур-55 ℃ ~ 83 ℃ (чрезмерное падение температуры окружающей среды напрямую повлияет на эффективность охлаждения)
Процесс упаковки: стандартное Силиконовое резиновое уплотнение 704 (обычное)

Принцип работы полупроводникового охладителя
Полупроводниковый охладитель-это охлаждающее устройство, состоящее из полупроводников. Он появился только около 1960 года. Тем не менее, ее теоретические основы Пельтье эффект может быть прослежен до 19 века.
Полупроводниковая Термопара состоит из полупроводника n-типа и полупроводника p-типа. N-тип материалов имеет избыточные электроны и отрицательный термоэлектрический потенциал. P-тип материала имеет недостаточные электроны и положительный термоэлектрический потенциал; Когда электроны проходят через узел от p-типа до n-типа, температура узла уменьшается, и его энергия должна увеличиваться, И увеличенная энергия эквивалентна энергии, потребляемой узлом. Напротив, когда электроны поступают из n-типа в p-тип материала, Температура соединения увеличивается.
Схема прямого контакта с термопарой недоступна в практическом применении, поэтому вместо этого используется метод подключения, показанный на рисунке ниже. Эксперимент показывает, что введение третьего материала (медного соединителя и провода) в схему перепада температур не изменит характеристики цепи.
Таким образом, Полупроводниковые элементы могут отвечать требованиям пользователей с различными методами подключения. Полупроводниковый элемент p-типа и полупроводниковый элемент n-типа соединены в пару термопар. После подключения к источнику питания постоянного тока разница температур и теплопередача будут происходить на стыке.
В верхнем соединении, текущее направление от n до P, температура падает и поглощает тепло, который является холодным концом; В нижнем соединении, текущее направление от P до N, температура поднимается и высвобождается тепло, поэтому это Горячий Конец.
Таким образом, полупроводниковый охлаждающий лист состоит из многих частиц полупроводников n-типа и p-типа, расположенных друг с другом, И N и P соединены с обычными проводниками для формирования полной цепи, как правило, медные, алюминиевые или другие металлические проводники, а затем зажимаются двумя керамическими листами, такими как сэндвич-печенье. Керамические листы должны быть изолированы и иметь хорошую теплопроводность, и внешний вид показан на рисунке ниже
Важная характеристика полупроводника n-типа заключается в том, что после того, как определенное количество определенных примесей проникает в полупроводник, он может не только значительно повысить проводимость, но также производим Полупроводники с различными свойствами и использует в зависимости от типа и количества примесей. Когда примеси будут погружены в полупроводник, он выпустит свободные электроны. Этот полупроводник называется n-type semiconductor.
Полупроводники p-типа проводят электричество через «отверстия». Под действием внешнего электрического поля направление потока «отверстия» противоположно направлению электрона, то есть «отверстие» переходит от положительной пластины к отрицательной, что является принципом полупроводника p-типа.
1. Принцип производства термоэлектрической энергии:
Производство термоэлектрических полупроводников-это новый тип генерации электроэнергии, то есть с помощью эффекта Seebeck для прямого преобразования тепловой энергии в электрическую энергию
Одна сторона устройства (термоэлектрический материал) состоит из p-типа и n-типа комбинированных полупроводниковых элементов поддерживается при низкой температуре, а другая сторона поддерживается при высокой температуре. Таким образом, высокотемпературная сторона устройства будет передавать энергию теплопроводности и генерировать тепловой поток на низкотемпературную сторону. То есть тепловая энергия поступает в устройство с высокотемпературной стороны. Когда тепловая энергия разряжается из низкотемпературной стороны через устройство, часть тепловой энергии, поступающей в устройство, не отпускает тепло, И становится электрической энергией в устройстве для вывода постоянного напряжения и тока. Большее напряжение может быть получено путем подключения множества таких устройств
Термоэлектрический материал является своего рода функциональным материалом, который реализует прямое преобразование тепловой энергии и электрической энергии через движение несущих в твердом состоянии. Основной блок устройства для термоэлектрического материала состоит из пары термоэлектрических материалов серии p-type и n-type. Когда температура на обоих концах пары p-n отличается, как показано на рисунке, ток будет генерироваться в цепи для реализации «Поколение термоэлектрической энергии». Когда прямой ток проходит через пару p-n, как показано на рисунке, он будет поглощать тепло на одном конце и выпускать тепло на другом конце, чтобы реализовать «полупроводниковое охлаждение». Термоэлектрические материалы в основном используются в: ① производство термоэлектрической энергии, ② полупроводниковое охлаждение, ③ полупроводниковое отопление, ④ различные датчики
2. Область применения производства термоэлектрической энергии
Полупроводниковый термоэлектрический генератор в основном используется в медицинских, нефтяных, полевых, военных, авиационных и других областях. Например, годовой объем продаж специальных генераторов нефтяных местностей, разработанных компанией Teledyne Inc. в США превышает 1 млрд долларов США. Другой ориентированной на рынок области проекта заключается в использовании устройств для производства электроэнергии для использования солнечной энергии, геотермальной энергии и промышленных отходов энергии, с тем чтобы непосредственно преобразовать тепловую энергию в электрическую. Кроме того, полупроводниковый модуль производства электроэнергии имеет преимущества небольшого объема, веса и портативности светильник. Он может быть широко использован в научных экспериментах, электрическом производстве, инструментах и метрах и т. д.
С растущим голосом защиты окружающей среды и экономии энергии в современном мире люди все больше и больше обдумывают, как эффективно преобразовать тепло, генерируемое различными источниками тепла на земле, таких как солнечное тепло, океаническое тепло, Геотермальное, промышленное отходы тепла и нагрев сжигающего мусора, в электрическую энергию. Поэтому технология производства полупроводниковой термоэлектрической энергии будет более широко использоваться.
3. Меры предосторожности при использовании термоэлектрического генератора
Слой теплопроводящей силиконовой смазки покрыт между двумя сторонами термоэлектрического генератора в сборе и металлическим теплоотводом для облегчения рассеивания тепла и уменьшения термостойкости. Кроме того, следует отметить, что термоэлектрический модуль генерации энергии должен быть равномерно нагревается, и не допускается барбекю модуль генерации электроэнергии непосредственно с открытым огнем. Для того чтобы компонент генерации энергии приклеился к поверхности высокотемпературного объекта плавно, температура высокотемпературной горячей поверхности не должна превышать 200 градусов. Холодная поверхность должна быть оснащена металлическими ребрами и воздушным охлаждением, водяным охлаждением, масляное охлаждение или другие меры охлаждения должны быть приняты, чтобы гарантировать, что тепло, передаваемое с горячей поверхности, может быть немедленно удалено, Чтобы сохранить разницу температур с обеих сторон модуля генерации электроэнергии и повысить эффективность производства электроэнергии.
4. Преимущества производства термоэлектрической энергии: отсутствие шума, отсутствие загрязнения, простая установка, длительный срок службы и стабильная производительность
Применение: термоэлектрические холодильные компоненты широко используются в военной медицинской терапии, приборы для экспериментов, потребительских товаров и промышленности. 1. Ракетное и космическое Применение: инерционная система наведения, инфракрасный детектор и Стандартный источник. 2. Медицинское оборудование: трубчатый охладитель, анализатор крови, холодная крышка. 3. Лабораторные и научные инструменты: осушитель воздуха, измеритель точки росы, бак с низкой температурой и измеритель нулевой точки. 4. Потребительские товары: морозильные камеры для напитков, Воздушные Охладители, портативные холодильные и нагревательные коробки, диспенсеры для льда и горячей воды.
