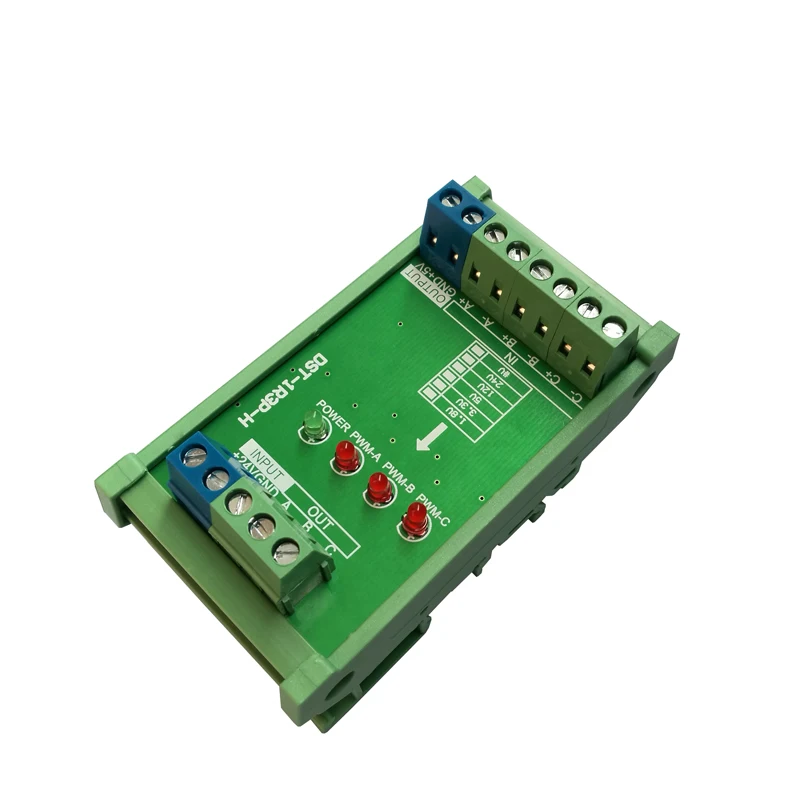

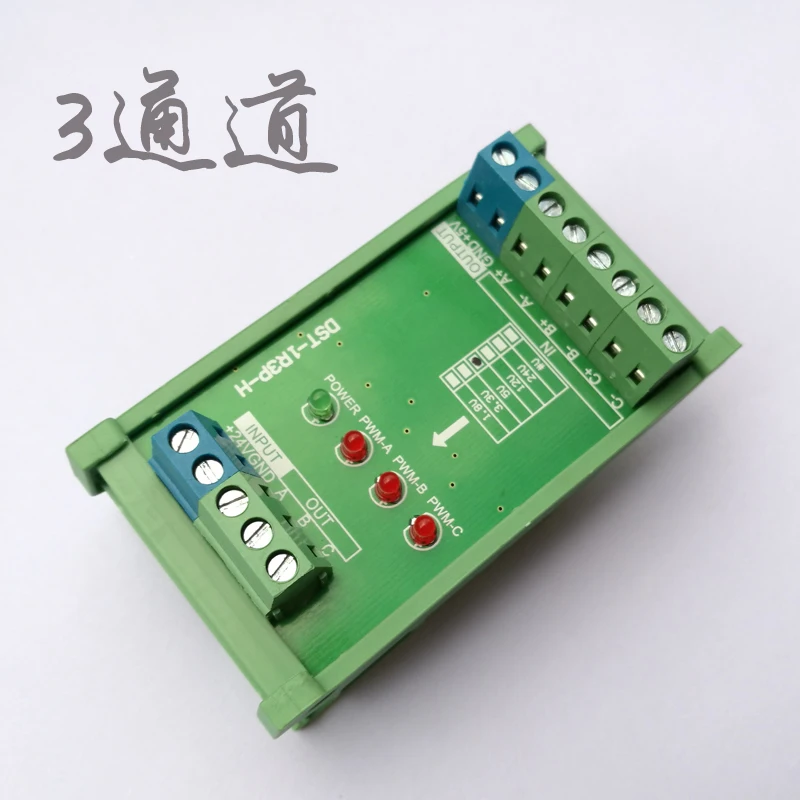

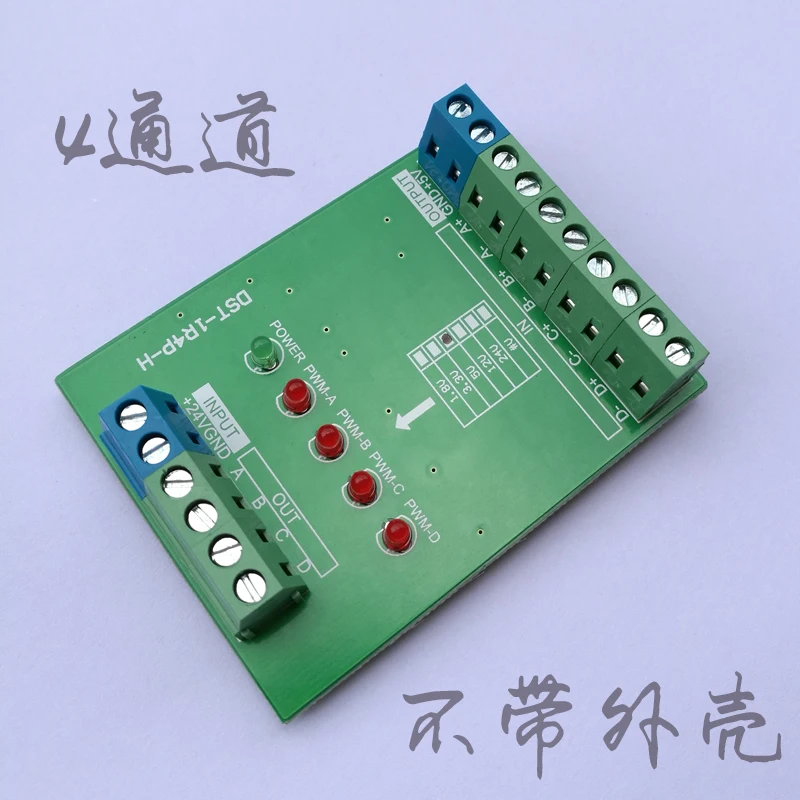

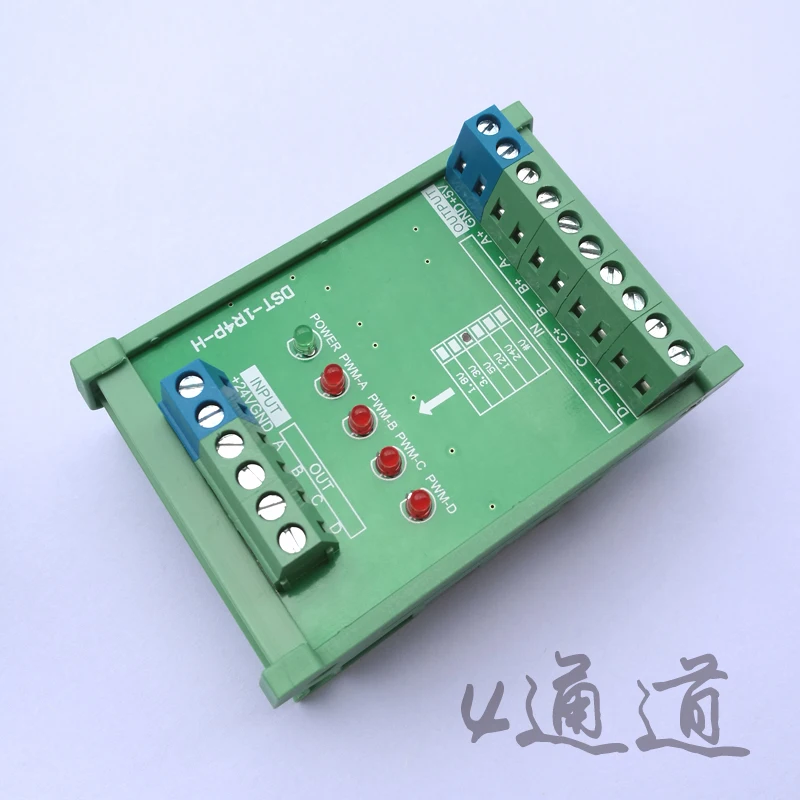

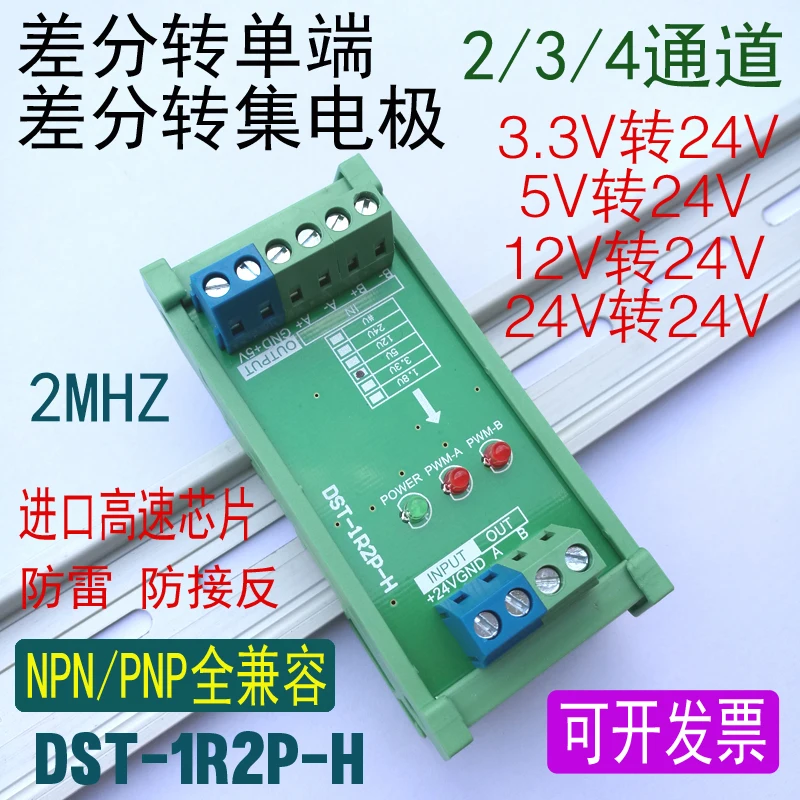

2 3 4 дифференциальный к коллектору кодировщик преобразователь сигнала

2 3 4 дифференциальный к коллектору кодировщик преобразователь сигнала

Один, введение модуля:

1. Ограничение рабочей частоты module2MHZ, реализация микрокомпьютера с одним чипом, ARM,DSPsignal-> порт сигнала скорости PLCHigh.

2. Преобразование низкого напряжения сигнала в высоковольтный коллектор выходной сигнал, два канала, электрическая изоляция между выходом и входом.

3. Режим вывода Push pull используется для вывода, Совместимость с интерфейсом pupnorpnpinputplcinterface.

4. Он может поставить питание для решетки линейки и других модулей, модуль преобразования внутреннего напряжения, лимит output5V,100mA.

5. Размер контура: 47*87*39 мм (длинный * широкий * высокий).

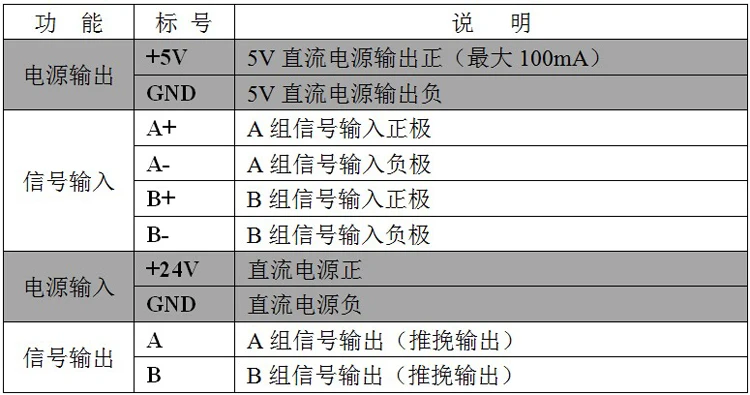

Два, описание модульного терминала:

Три, пример проводки модуля:

Будьте внимательны: модуль в наличии 5В, 100 выходов, внимание должно быть обращено на то, требуется ли дифференциальное генерирующее оборудование сигнала 5В, в противном случае приостановлено, нет подключения (например, Серводвигатель). Большая Потребляемая мощность дифференциального генератора сигналов (например, высокомощная решетчатая линейка), нужен еще один модуль питания use24vturn5v.

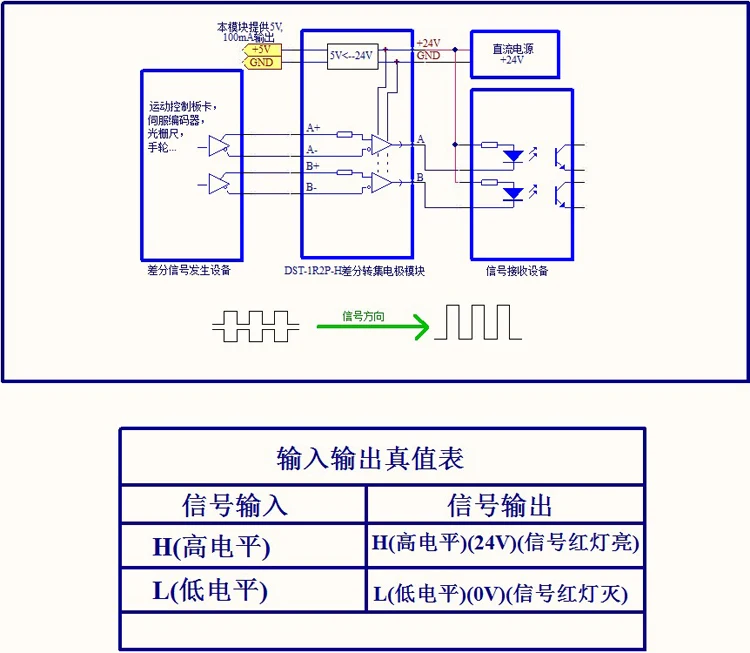

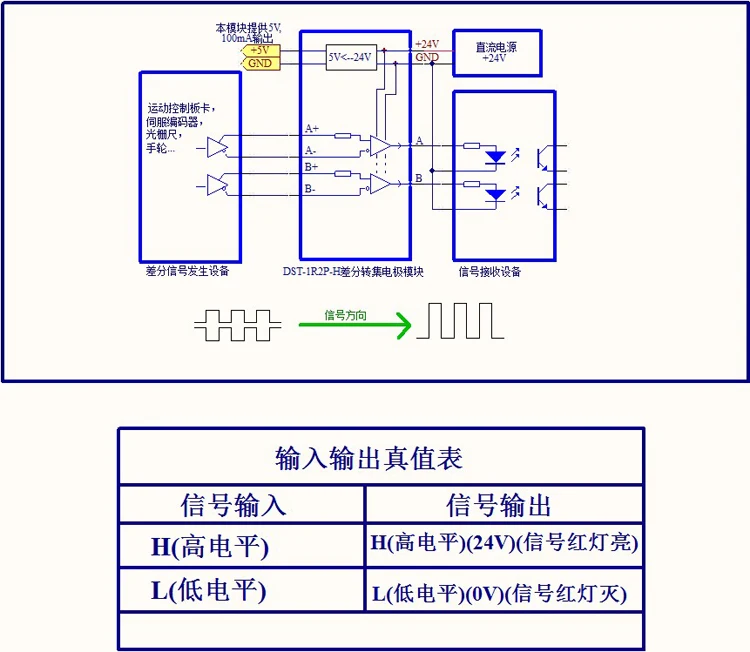

Режим подключения 1 (дифференциальный сигнал-> модульный->PNPinput):

ВстретитьЛинейный режим 2 (дифференциальный сигнал-> модульный->NPNinput):

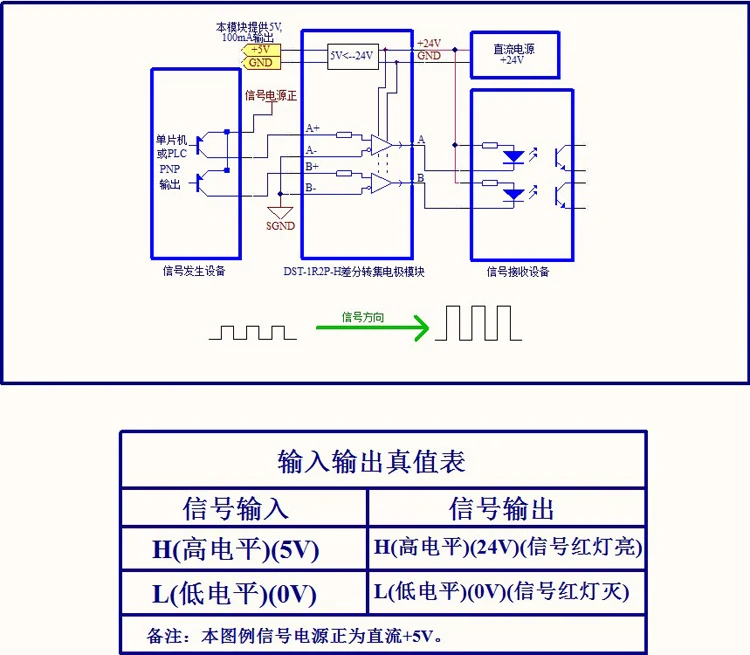

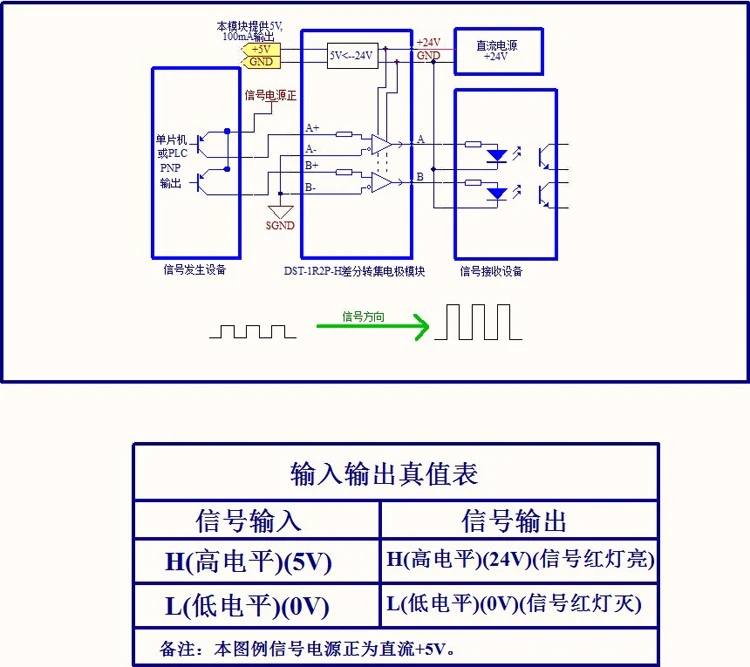

Режим подключения 3(PNP-> модульный->PNP):

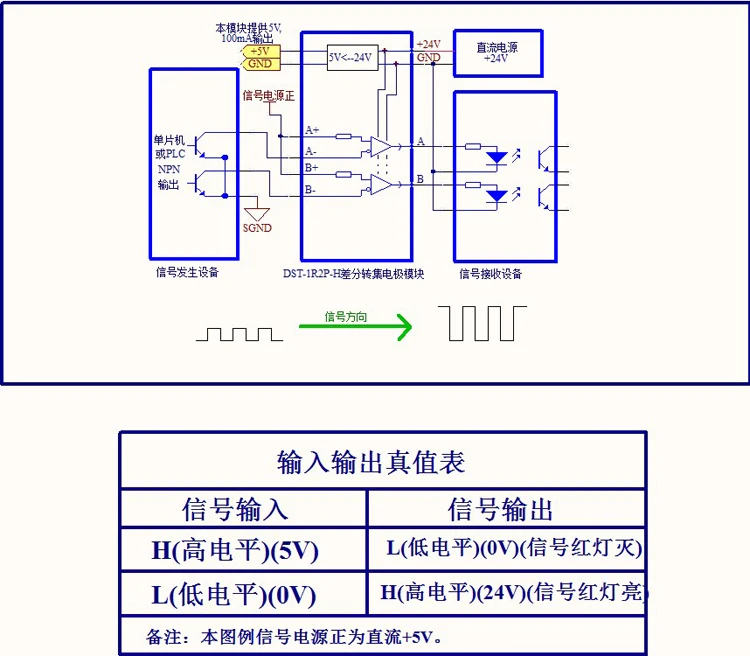

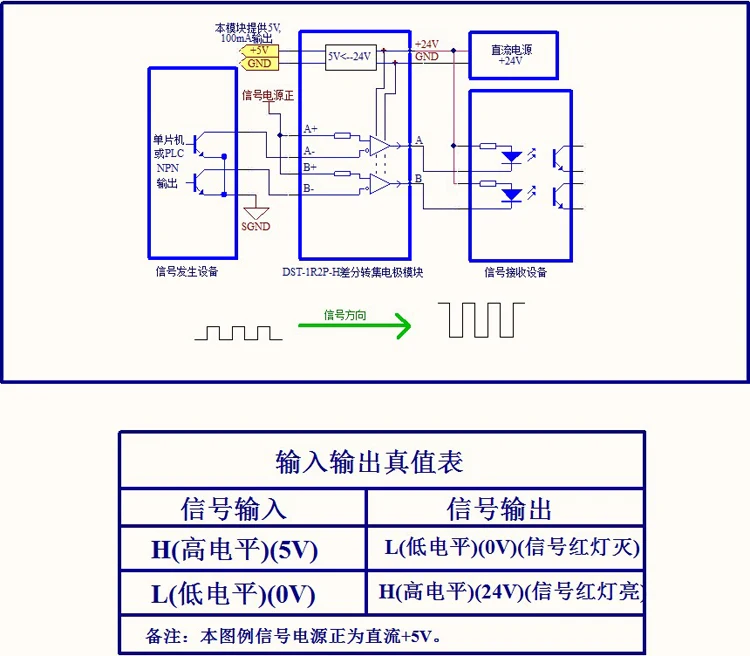

Режим подключения 4(PNP-> модульный->NPN):

Режим подключения 5 (дифференциальный сигнал-> модульный->PNP)(Этот пункт uses5Vturn24V):

Режим подключения 6 (дифференциальный сигнал-> модульный->NPN)(Этот пункт uses5Vturn24V):

Четыре, технические параметры модуля:

Оборудование для генерирования сигналов: GoodwillAFG-2005, цифровой осциллограф: TekTBS2102, цифровой мультиметр: AgilentU1253B.

Изображение осциллографа: Выберите один из каналов в качестве примера, yellowCH1by5VPulse входной сигнал, Pink BlueCH2For module24VPulse выходной сигнал, задержка сравнения входного и выходного сигнала составляет около 100 нс.
