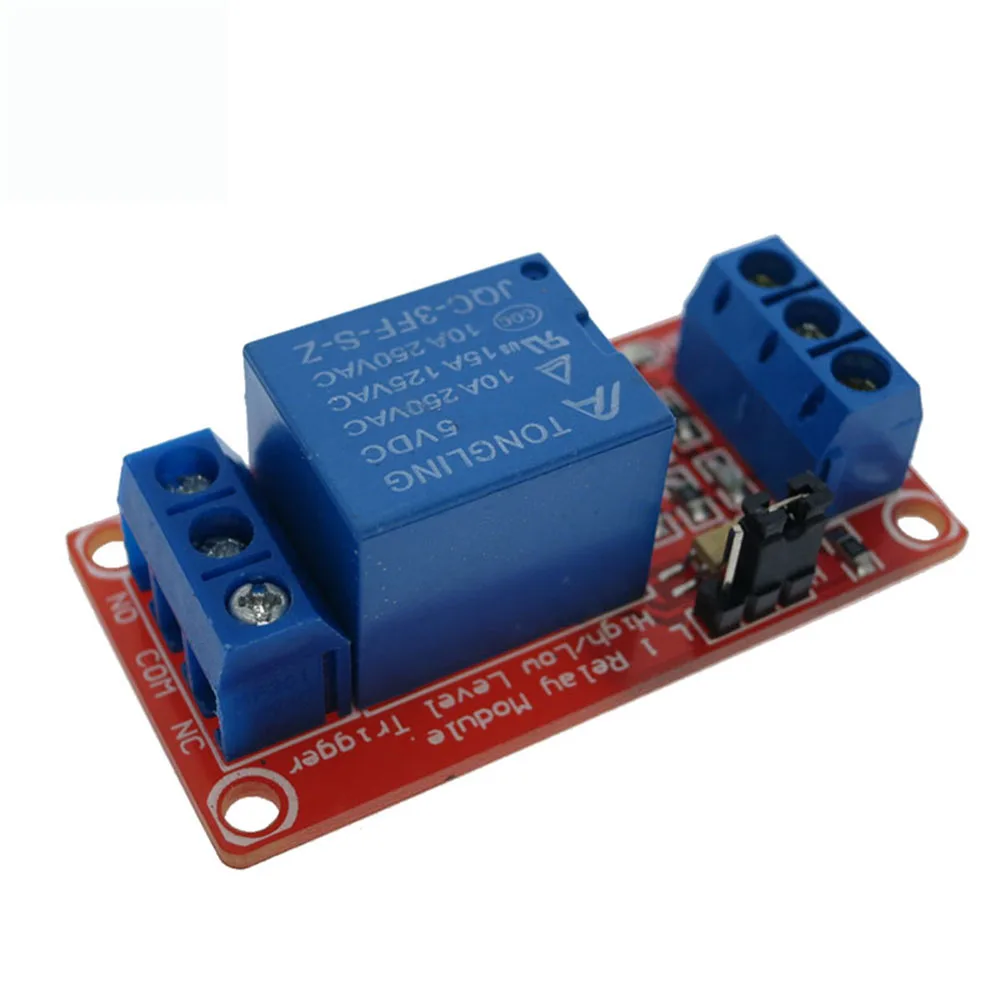

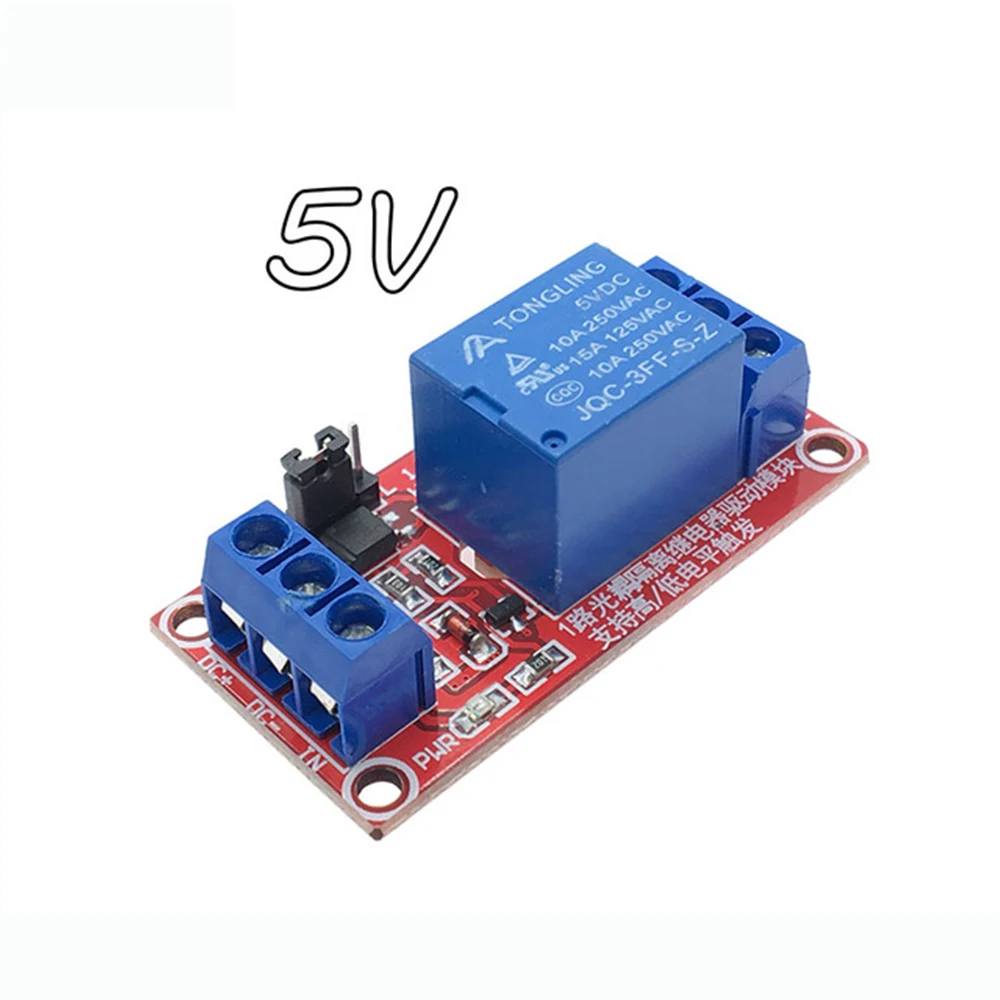

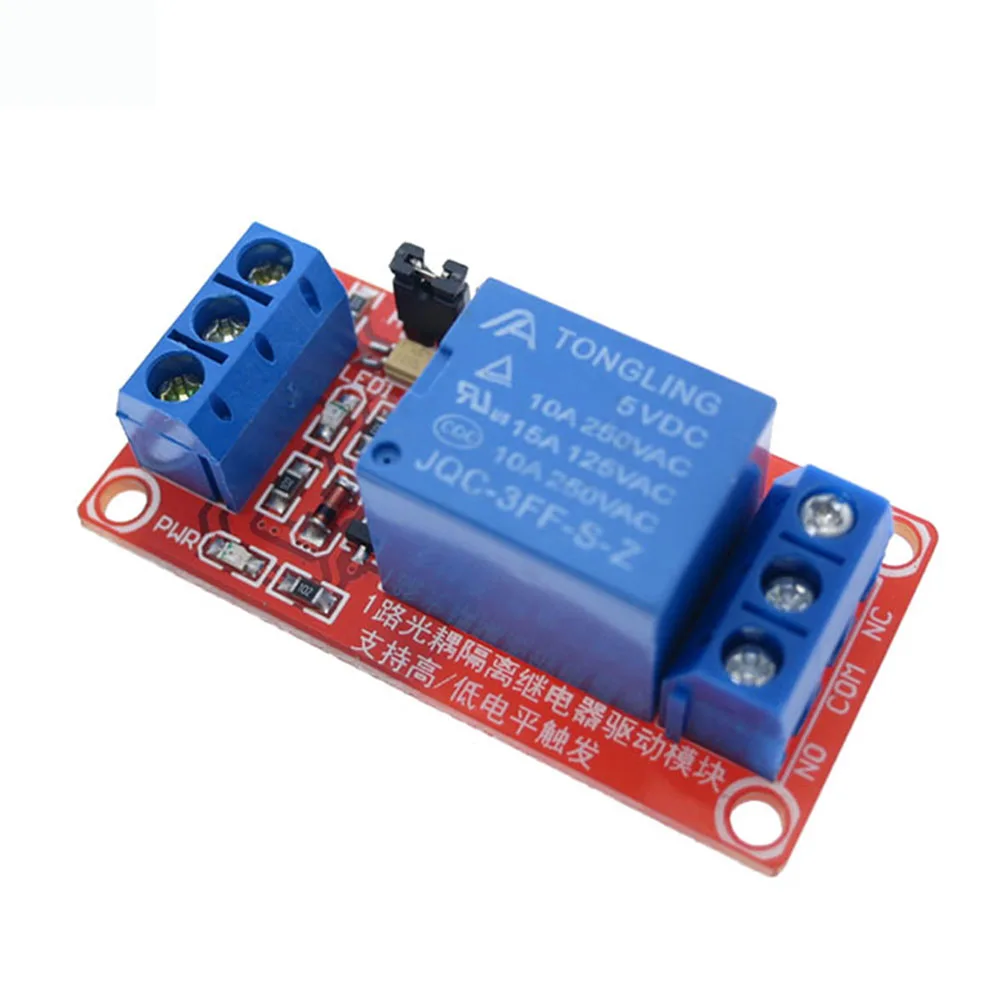

Один 1 канальный 5 вольтовый релейный модуль платы щит для Arduino со стандартным

Один 1 канальный 5 вольтовый релейный модуль платы щит для Arduino со стандартным

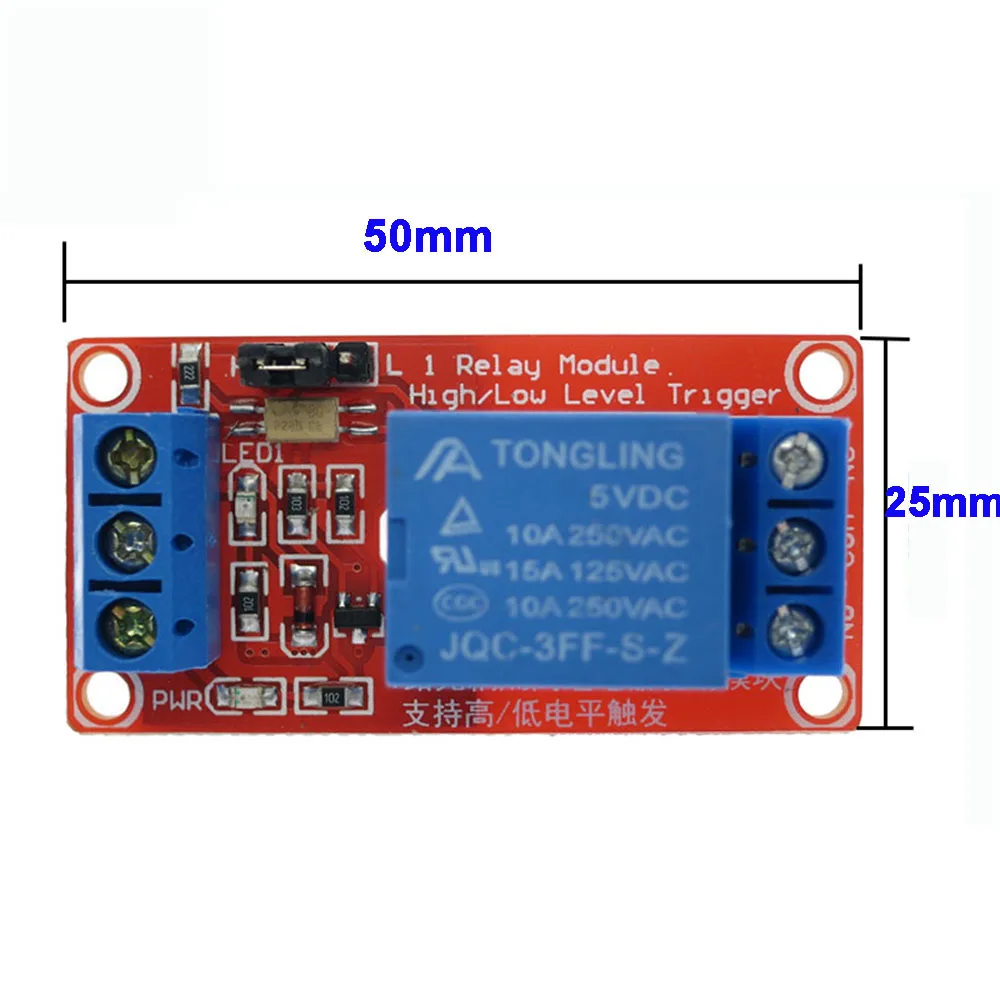

Тип: релейный модуль Канал: 1 способ Доска Цвет: красный Напряжение: 5V Размер: 50*25 мм Посылка включает в себя: 1 шт. релейный модуль Особенности: 1, модуль использует реле высокого качества, максимальная нагрузка нормально открытого интерфейса: AC 250 В/10A, DC 30 В/10A; 2. Использование изоляции патча оптопары, сильная способность вождения, стабильная производительность; Триггер тока 5ма; 3. Рабочее напряжение модуля 12 В 4. Модуль может быть запущен перемычкой для установки высокого или низкого уровня; 5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет двигаться; 6, индикатор питания (зеленый), индикатор состояния реле (красный) 7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены через клеммный блок, очень удобно 8, Размер модуля: 50 мм * 26 мм * 18,5 мм (длина * ширина * высота) 9, с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, расстояние 44,5 мм * 20,5 мм Два модуля интерфейс: 1. DC +: подключите положительный Полюс источника питания (напряжение 12 В в соответствии с требованиями реле) 2, DC-: подключен к отрицательному полюсу источника питания 3, в: может управлять реле, чтобы тянуть высоко или низко Релейный выход: 1. Номер: реле, как правило, открытый интерфейс, реле приостановлено до всасывания, и короткий соединен с COM после всасывания. 2, COM: общий интерфейс реле 3. NC: реле обычно закрывает интерфейс, и реле замыкается до COM, прежде чем всасывание закрыто. Высокий и низкий выбор триггера: 1. Когда перемычка укорочена до низкого, она срабатывает на низком уровне; 2. Когда перемычка коротка до высоты, она срабатывает на высоком уровне.
