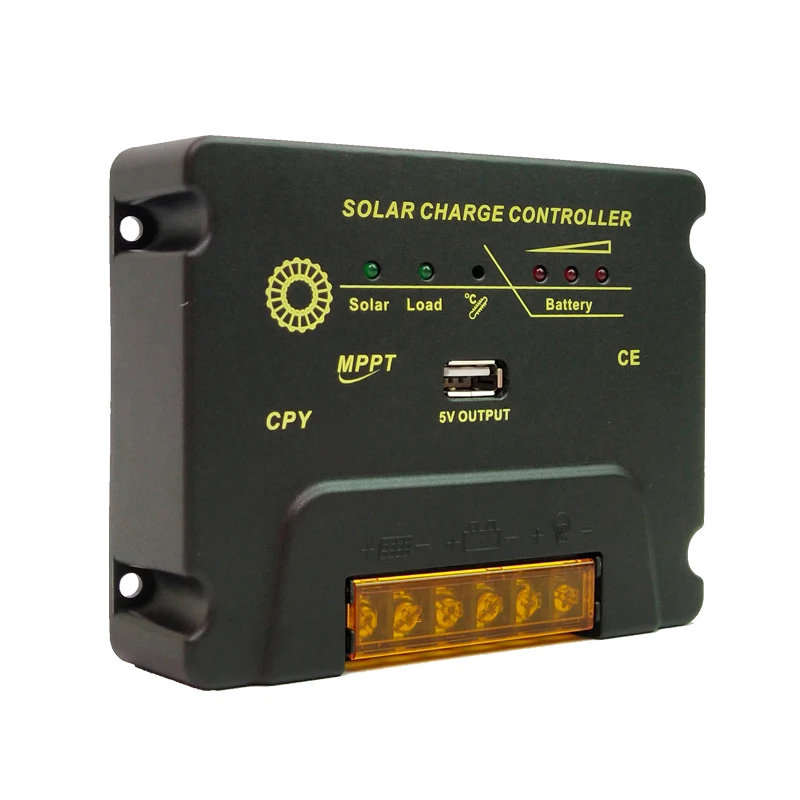

MPPT Солнечный контроллер 20A 10A 12Vdc 24Vdc панель солнечной батареи регулятор заряда USB 5V оптовая продажа

MPPT Контроллер заряда на солнечной батарее.

20A/10A,12V/24VDC авто.

Максимальное входное напряжение PV составляет 50 В.

С выходом USB 5 В.

Рекомендации по безопасности: солнечная панель 18 в подключается к аккумулятору 12 В, солнечная панель 36 В подключается к аккумуляторам 24 В.

Свяжитесь с нами сейчас, чтобы получить наш самый последний Оптовый прайс-лист!

Описание продукта:

1. Использование микрокомпьютера с одним чипом, имеет преимущества умной, сильной адаптируемости, надежной функции.

2. Принимает технологию MPPT, может работать в максимальной точке мощности кривых I-V, эффективность до 99%.

3. С высокой точностью обнаружения температуры и компенсации цепи, более длительный срок службы батареи.

4. 12 В/24 В автоматическая работа, три этапа дисплея батареи, может интуитивно понять рабочий статус контроллера.

5. Деликатная конструкция конструкции и высокоточная конструкция цепи, что позволяет максимизировать пространство контроллера.

6. Защита от перезарядки, разрядки, перегрузки, короткого замыкания и обратной полярности.

7. С выходом USB 5 В, может заряжать различные цифровые продукты.

Установка инструкции по уходу за изделием

Сначала Подключите батарею, а затем подключите солнечную панель и нагрузку в заказе.

Контроллер имеет внутреннюю защиту от обратной полярности, но если Ошибка подключения все еще может повредить ваш контроллер.

Пожалуйста, убедитесь, что напряжение и ток находятся в пределах номинального диапазона контроллера

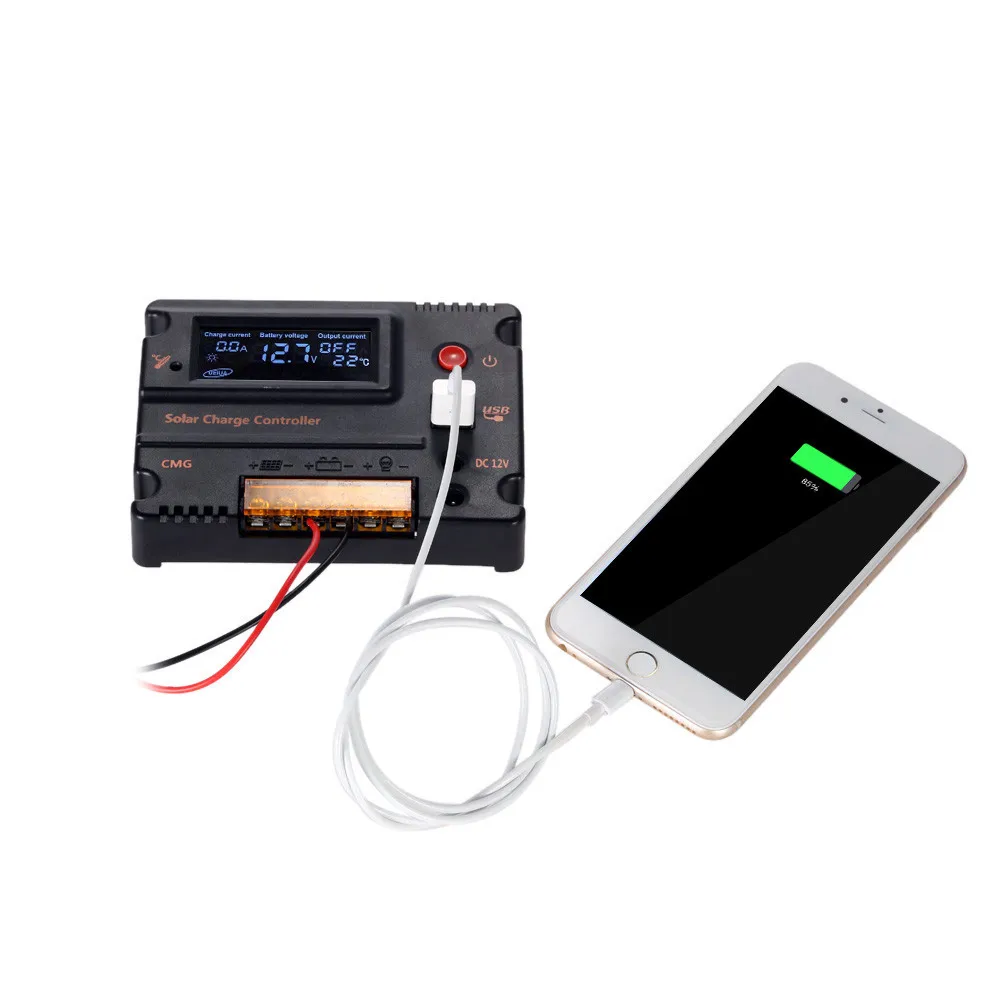

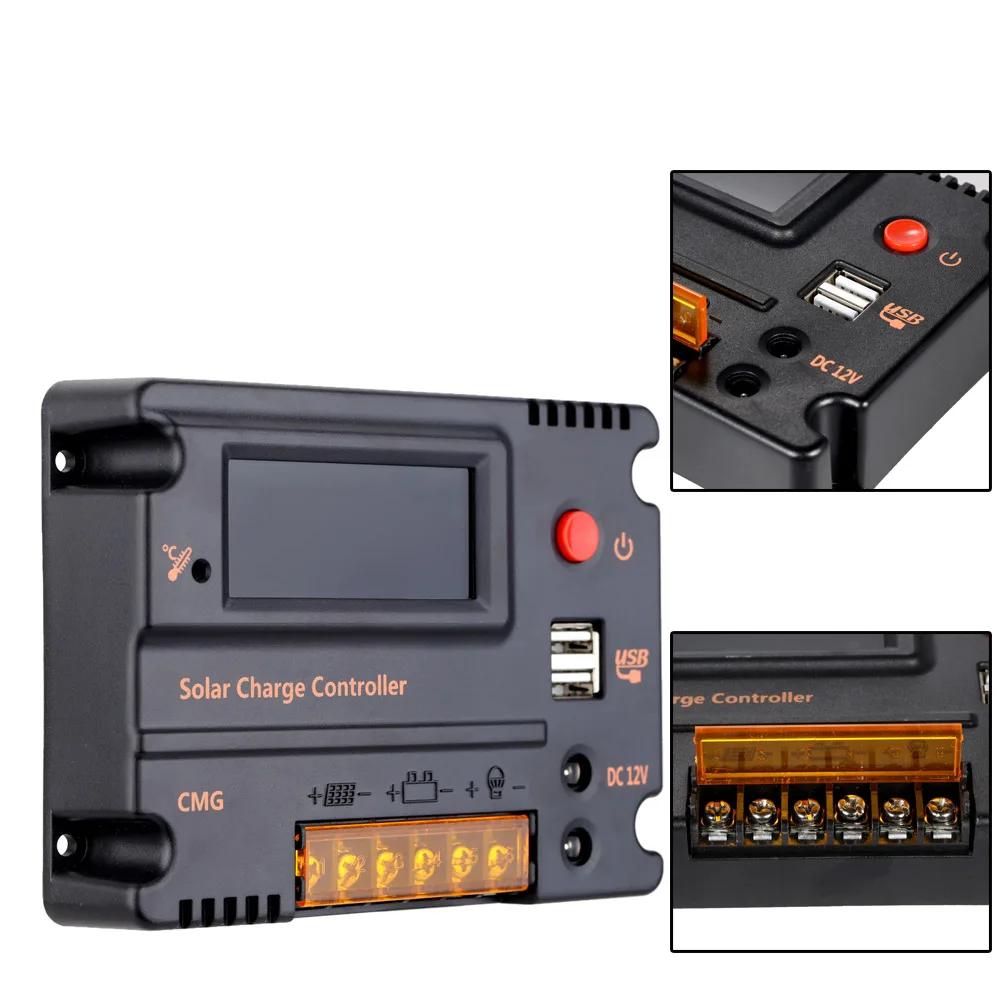

PWM 20A 10A за максимальной точкой мощности, Солнечный контроллер заряда Панели солнечные Батарея Регулятор автоматического переключения блок управления установкой на солнечной батарее Температура компенсации 12V/24V

Описание:

Этот контроллер заряда солнечной батареи использует передовые цифровые технологии и работает полностью автоматически. Режим зарядки аккумулятора PWM может значительно увеличить срок службы вашего аккумулятора и имеет различные уникальные функции и довольно простые в использовании функции.

Особенности:
ЖК-экран отображает все параметры.
С выходным переключателем, интеллектуальным управлением, прост в эксплуатации.
Полностью автоматический режим работы.
Микроконтроллер цифровой точностью.
Ключ для открытия и закрытия нагрузки.
Режим зарядки ШИМ (SOC).
С отдельной температурной схемой, высокоточной функцией компенсации температуры.
12 В постоянного тока и 5 в USB зарядка для лампы постоянного тока и телефона.

Защита:
Защита от перегрузки;
Защита от короткого замыкания;
Освещение охраны окружающей среды;
Защита от низкого напряжения;
Защита от перезарядки;
Защита от обратной полярности.

Технические характеристики:
Цвет: черный
Материал: Пластик
Напряжение батареи: 12 В/24 В автоматический
Номинальный ток заряда/разряда: 20A
Выходное напряжение USB: 5 В
Общий выходной ток USB: 3A
Выходное напряжение постоянного тока: 12 В
Общий выходной ток постоянного тока: 2A
Перегрузка/Защита от короткого замыкания: 1,5 раз номинальный ток
Время восстановления короткого замыкания: 10s
Напряжение открытого замыкания солнечной панели: 40 в
Без потери нагрузки: 0,05 W
Защита от перенапряжения: 15 В; x2/24 В
Напряжение поплавкового заряда: 14 в; x2/24 В
Напряжение восстановления разряда: 12 В; x2/24 В
Защита от разрядки Напряжение: 10,5 V; x2/24V
Режим управления: интеллектуальное управление по
Рабочая температура: -35 ~ 55 °C
Размер изделия: 135*100*25 мм/5,31*3,94 * 0.98in (Д * Ш * В)
Вес изделия: 222 г/7,83 унций
Посылка Размеры: 14,5*12*3,8 см/5,7*4,72 * 1.5in (L * W * H)
Посылка Вес: 350 г

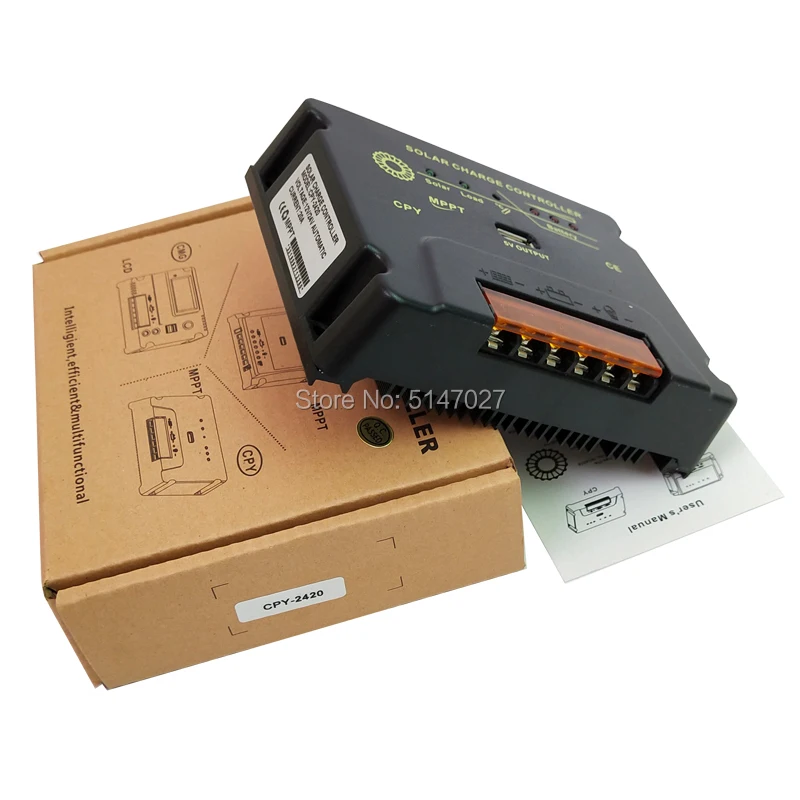

Посылка список:

1 * Контроллер заряда на солнечной батарее
2 * кабель постоянного тока
1 * Руководство пользователя (на английском языке)

1. Защита от перегрузки

2. Защита от короткого замыкания

3. Защита от молний

4. Защита от низкого напряжения

5. Защита от перезарядки

6. Защита от обратной полярности

Установка инструкции


Откройте верхнюю крышку контроллера и подключите провод к клеммам, как диаграмма на верхней крышке.

1. Подключите «+», «-» полюсы аккумулятора к соответствующим портам контроллера (третий и четвертый слева).

2. Подключите «+», «-» полюсы солнечной панели к соответствующим портам контроллера (первый и второй слева).

3. Подключите полюсы “+”, “-” нагрузки к соответствующим портам контроллера (Пятая и шестая слева).
Примечание: если есть ошибка подключения, это может повредить контроллер.

Статус инструкции

1. Дисплей состояния солнечной батареи (дневной ночной дисплей)

2. Отображение тока зарядки

3. Дисплей напряжения батареи

4. Отображение выходного тока

5. Отображение температуры окружающей среды

6 Предупреждение-отображение ошибок

7 Предупреждение ение-защита от перегрева

8 Предупреждение-защита от перегрузки по току

Индикация заряда:

В течение дня ЖК-дисплей отображает солнце, во время зарядки он отображает зарядный ток напрямую.

В ночное время он отображает луну и индикатор заряда исчезнет.

Батарея напряжение дисплея: Всегда Отображает текущее напряжение батареи

Батарея пониженного напряжения дисплей: Когда батарея находится в состоянии низкого напряжения (в системе 12 В напряжение батареи составляет менее 10 в, В системе 24 В напряжение батареи составляет менее 20 в), в это время выход нагрузки не допускается, и выходной ток будет отображаться «выключено».

Нагрузки дисплей:(Выходной переключатель по умолчанию открыт)
1. В 12V системы в тех случаях, когда напряжение батареи в режиме ожидания составляет менее 10,5 V, выходной ток отображается «Выкл», на данный момент нагрузки на выходе не допускается. Когда напряжение батареи возвращается в 12 В, выход нагрузки перезапускается и отображает выходной ток.

2. В системе 24 В, когда напряжение батареи меньше 21 в, выходной ток отображает «Выкл», в это время выход нагрузки не допускается. Когда напряжение батареи возвращается в 24 В, выход нагрузки перезапускается и отображает выходной ток.

3. Когда происходит перегрузка на выходе или короткое замыкание, контроллер автоматически начнет функцию защиты, а затем выключит выход нагрузки, он отображает «OC» и «ERROR». Защита на выходе будет автоматически восстанавливаться после 10 с, если короткое замыкание было удалено, выход нагрузки начнет работать и отображает выходной ток.
