Преобразователь концентратора в AV S Video CVBS PAL/NTSC преобразователь SVIDEO + видео

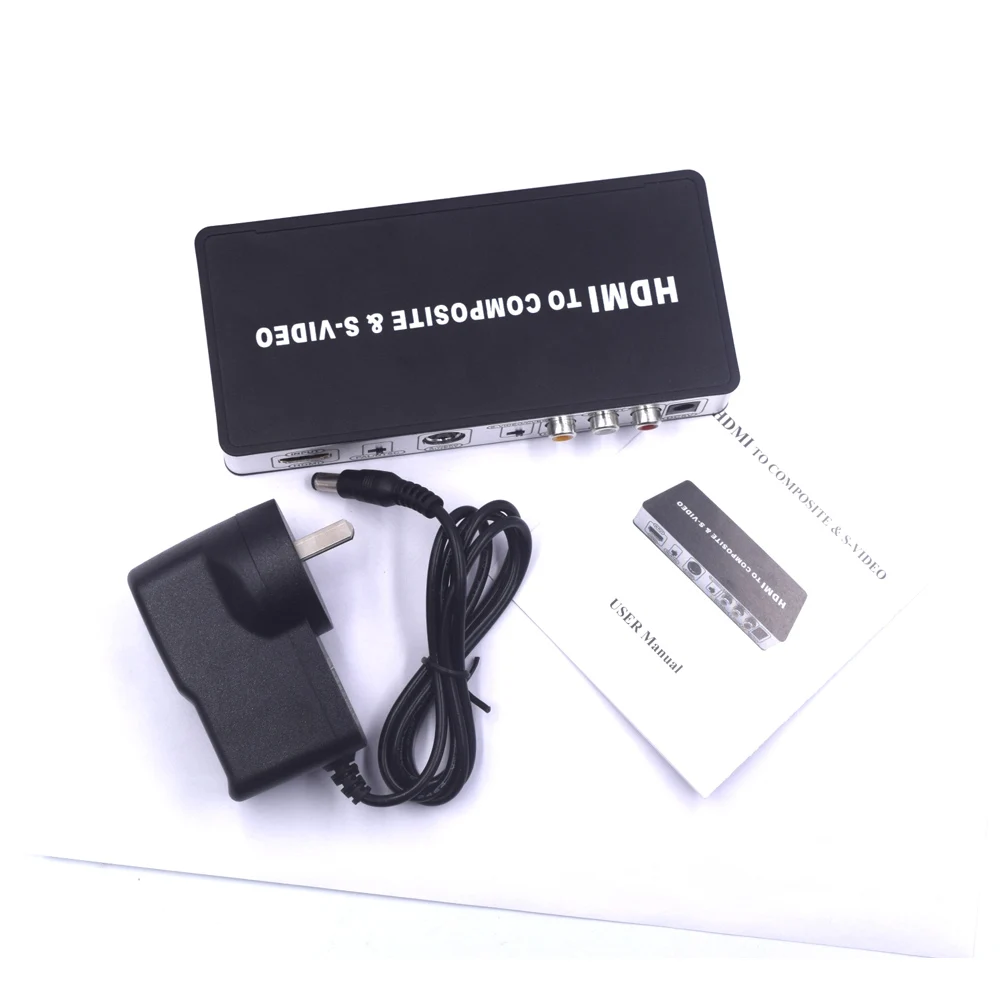

1,0 введениеКонвертер HDMI в COMPOSITE & S-VIDEO предназначен для разделения интегрированного аудио/видео сигнала HDMI на AV (CVBS) композитный видеосигнал и s-видео сигнал, он также поддерживает преобразование сигналов DVI системы sideline, помогает пользователю конвертировать видеосигнал HDMI в обычный CVBS сигнал (стандартное разрешение 480i, 576i,). NTSC и PAL ТВ-формат все совместимы.1,1 Особенности1. Нет необходимости устанавливать драйверы, портативный, гибкий, подключи и работай.2. Низкая мощность.3. Поддержка NTSC и PAL двух стандартных ТВ форматовВыход4. Совместимость HDMI1.35.S-VIDEO(Y:1.0VPP;C:0.3VPP)2,0 Технические характеристики1. Входные порты: 1xHDMI.2. Выход порты: 1xRCA (желтый, белый, красный) + 1xS-VIDEO3. Размеры (мм): 150(D) x73(W) x23(H)4. Уайт (г): 2625. Разрешение входного сигнала HDMI:640x480 @ 60 Гц, 800x600 @ 60 Гц, 1024x768 @ 60 Гц, 1280x720 @ 60 Гц,1280x1024 @ 60 Гц, 1360x768 @ 60 Гц1600x1200 @ 60 Гц, 1920x1080 @ 60 Гц,480i/60 Гц, 480p/60 Гц, 576i/60 Гц, 576p/60 Гц,720p5 0/60 Гц, 1080I50/60 Гц, 1080p5 0/60 Гц.6. Выход CVBS: PAL, NTSC_M и (NTSC_J)3,0 посылка содержаниеПеред использованием проверьте, есть ли в посылка все аксессуары:1) Основной блок картриджа 1 шт.2) адаптер питания с разъемом3) av-кабель av-коннектор 1 шт.4) S-VIDEO кабельный наконечник 1 шт.3) Руководство пользователя. Разработки --- 1 шт.4,0 панель описанияПожалуйста, изучите иллюстрацию панели ниже, чтобы иметь базовые знания о клеммах ввода, вывода и требования к мощности.(1) HDMI вход; (2)Selet PAL или NTSC; (3)S-VIDEO выход;(4)Selet S-video или CVBS как выход; (5) композитный выход;(6)DC POWER 5V5,0 схема подключения1. Подключите источник, такой как Blu-Ray плеер, игровую консоль, приемник a/V, кабель или спутниковый приемник и т. д. к конвертеру HDMI вход.2. Подключите дисплей, такой как телевизор или проектор, к выходу AV или S-VIDEO на конвертере.3. Питание на устройстве и дисплее.
