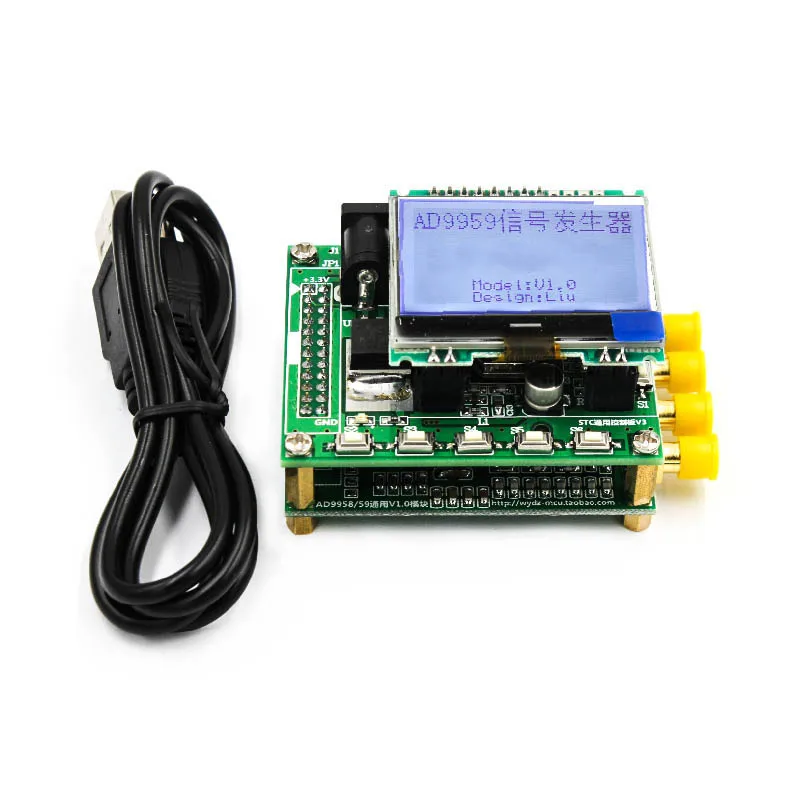

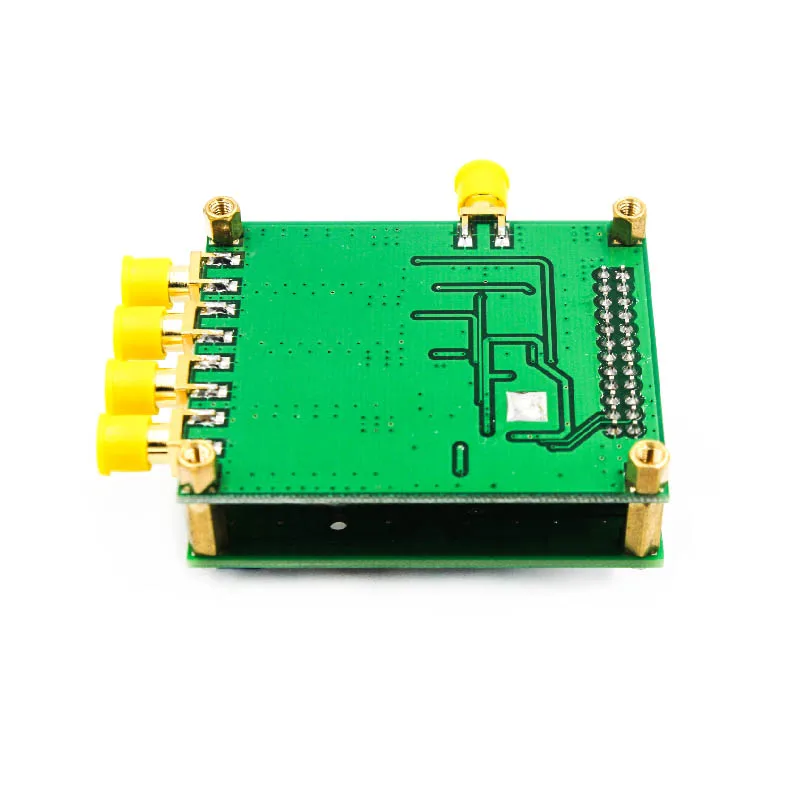

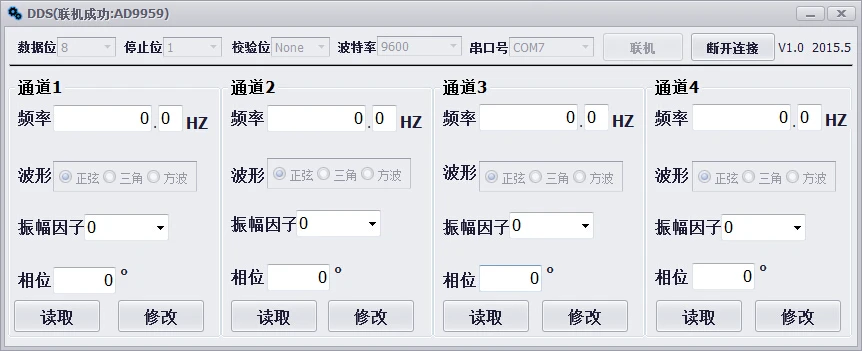

4 канальный генератор DDS сигналов AD9959 200 МГц 500MSPS + программное обеспечение дисплей

4 канальный генератор DDS сигналов AD9959 200 МГц 500MSPS + программное обеспечение дисплей

Особенности:

Во-первых, особенности модуля:

1, AD9959: 4-х канальный, 500 Мбит/с, что является самым высоким показателем 200 м синусоида выход;

2,2 / 4 канала независимо от частоты, амплитуда и регулируется;

3, 32-разрядный аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц;

4,14 битный фазный регистр, фазное разрешение 0,022;

5,10-битный амплитудный регистр, изящная Регулируемая амплитуда 1024;

6,2-заказ, 4, 8, 16, ASK, PSK, FSK мощная модуляционная способность;

7, линейная частота, амплитуда и фаза, функция подметания;

8, независимо Программируемый выходной ток DAC;

9, высокоскоростная связь SPI;

10, низкая потребеление энергии и т. д. победы AD9854 чип, 4-канальный 200 м сигнала тон выход, потребеление энергии только 580 мВт;

Во-вторых, инструкция по эксплуатации

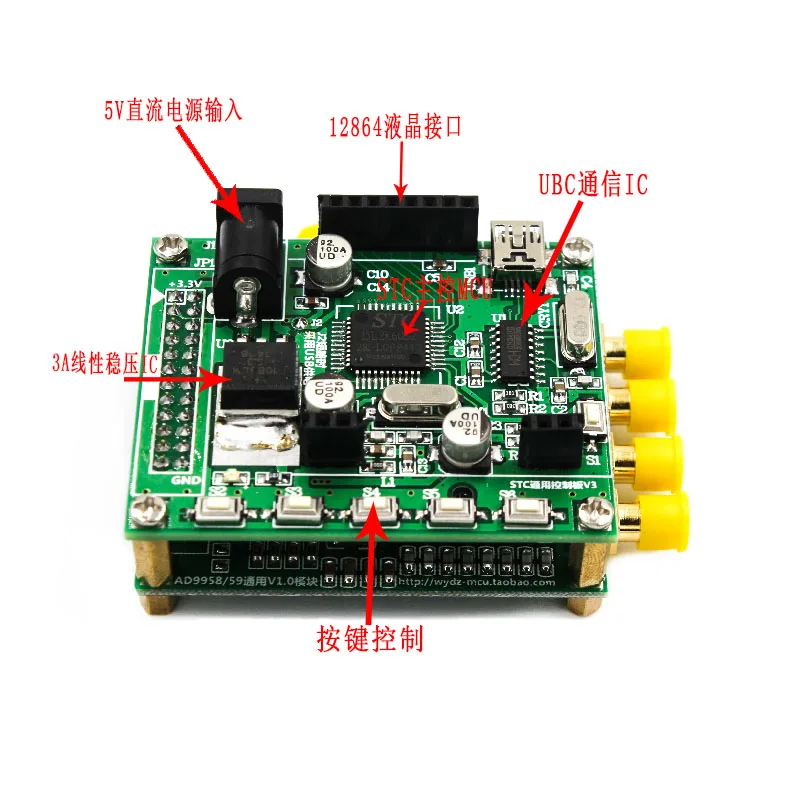

1. Подключите блок питания 5 В, рабочий ток системы менее 500 мА.

2, клавиша заключается в перемещении ЖК-курсора S2 S3 linefeed, S4 S5, чтобы добавить и вычесть.

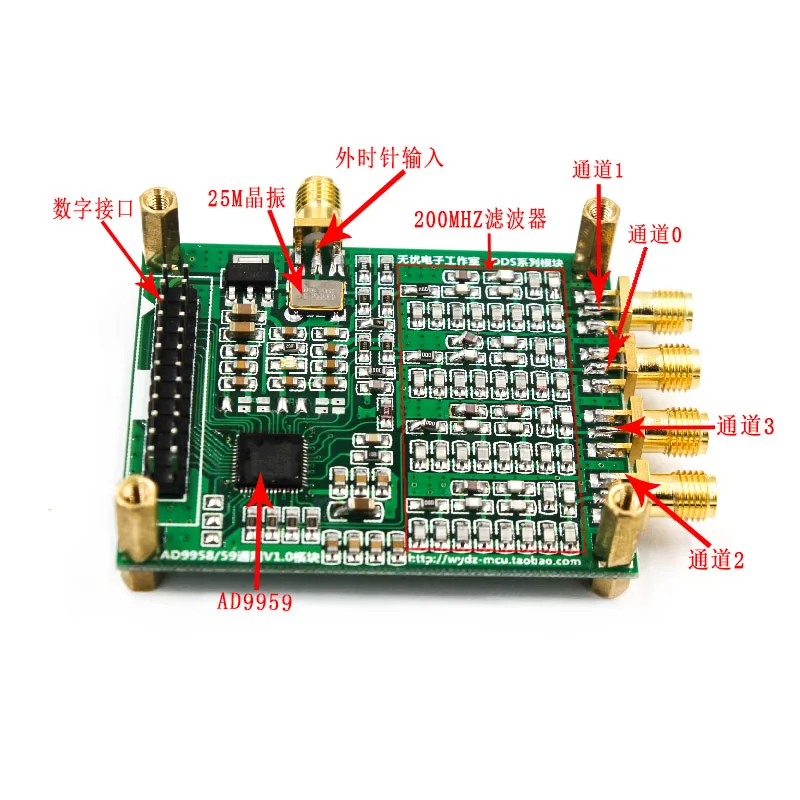

3. Основная плата AD9959 имеет пять разъемов SMA 4, это выход сигнала, а другой входной сигнал на внешние часы. Примечание: канал 2, 3 может быть выходным на различных частотах, различных фазах, различных амплитудных синусоидальных волнах, управляемых независимо.

4, мощность, инициализации модуля Выходная частота на 10 МГц, 90 разность фаз I / Q сигнала; Используйте 25 МГц для активного отдыха с украшением в виде кристаллов, внутренний мультипликатор 20 мультипликатор режим, С частотой дискретизации 500 мsa/s.
