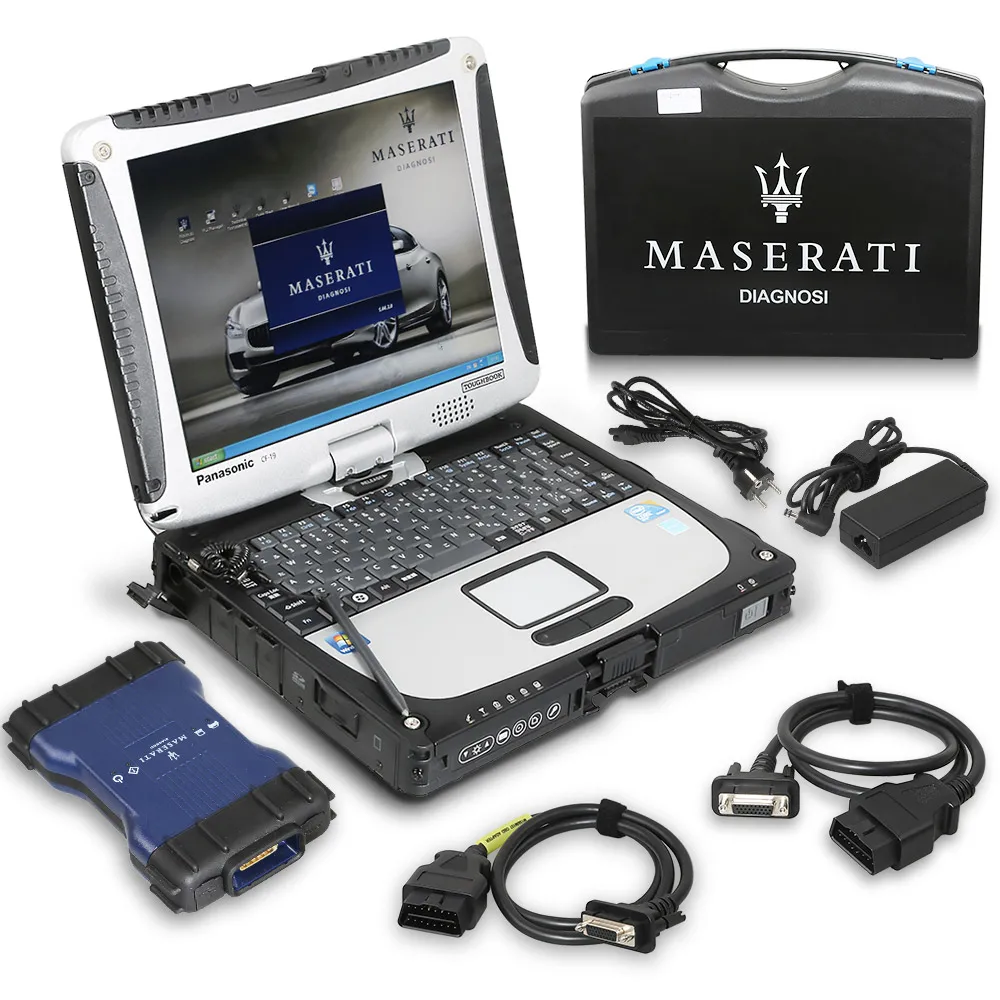

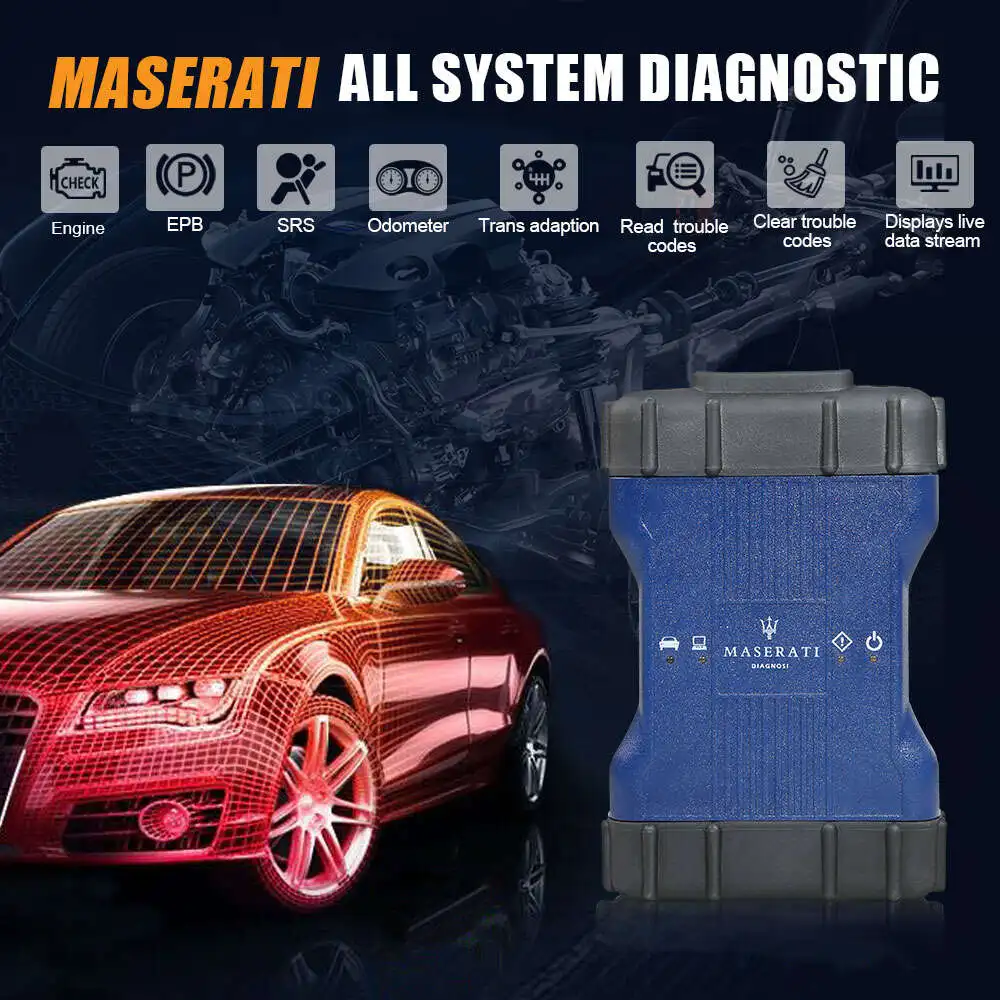

MDVCI Maserati Detector SD3 Поддержка программирования и диагностики с данными технического обслуживания, установленными на Panasonic CF19 готов к использованию

SD3 языки диагностического инструмента:Английский, французский, испанский, немецкий, итальянский

SD3 диагностический сканер для Maserati Описание:
Система диагностики SD3-это электронное устройство для диагностики электронных блоков управления (ECU), установленных на всех современных транспортных средствах.

Диагностический инструмент SD3 работает на устройстве palmtop с цветным ЖК-дисплеем с подсветкой и мембранной клавиатурой с 20 клавишами

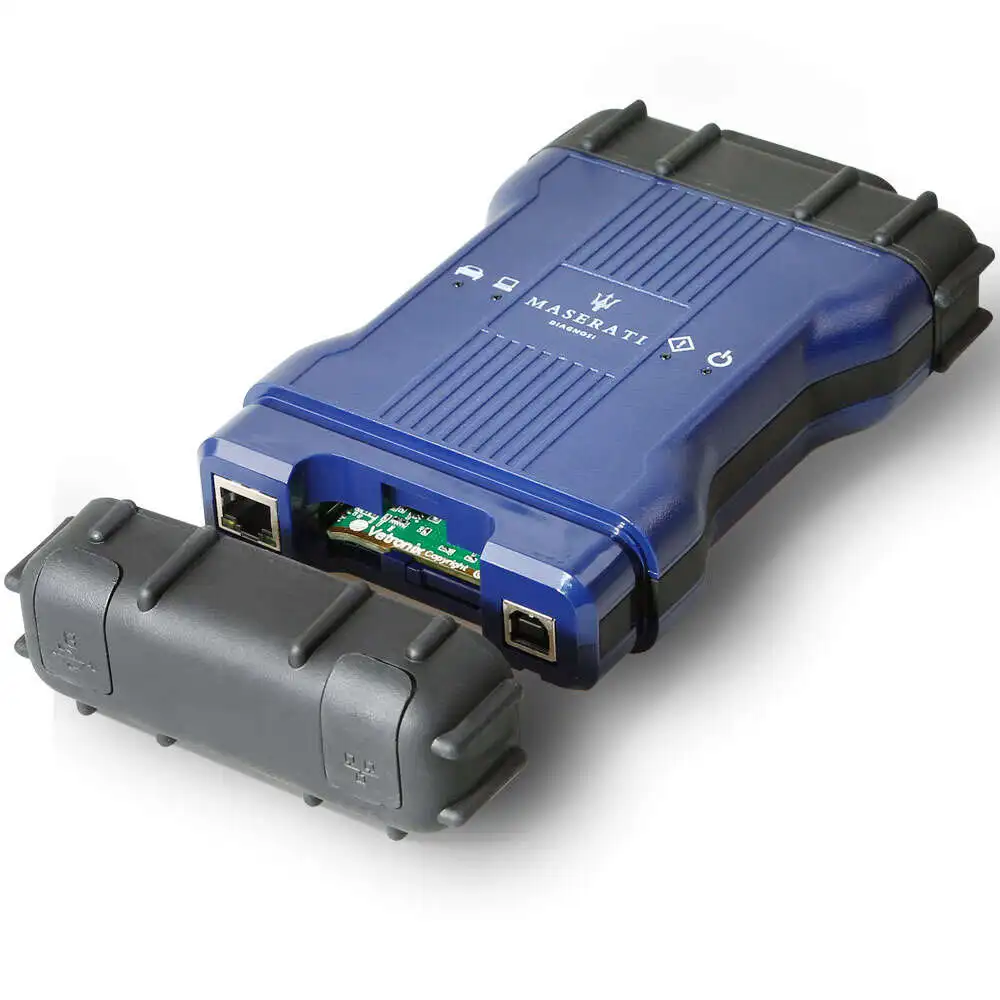

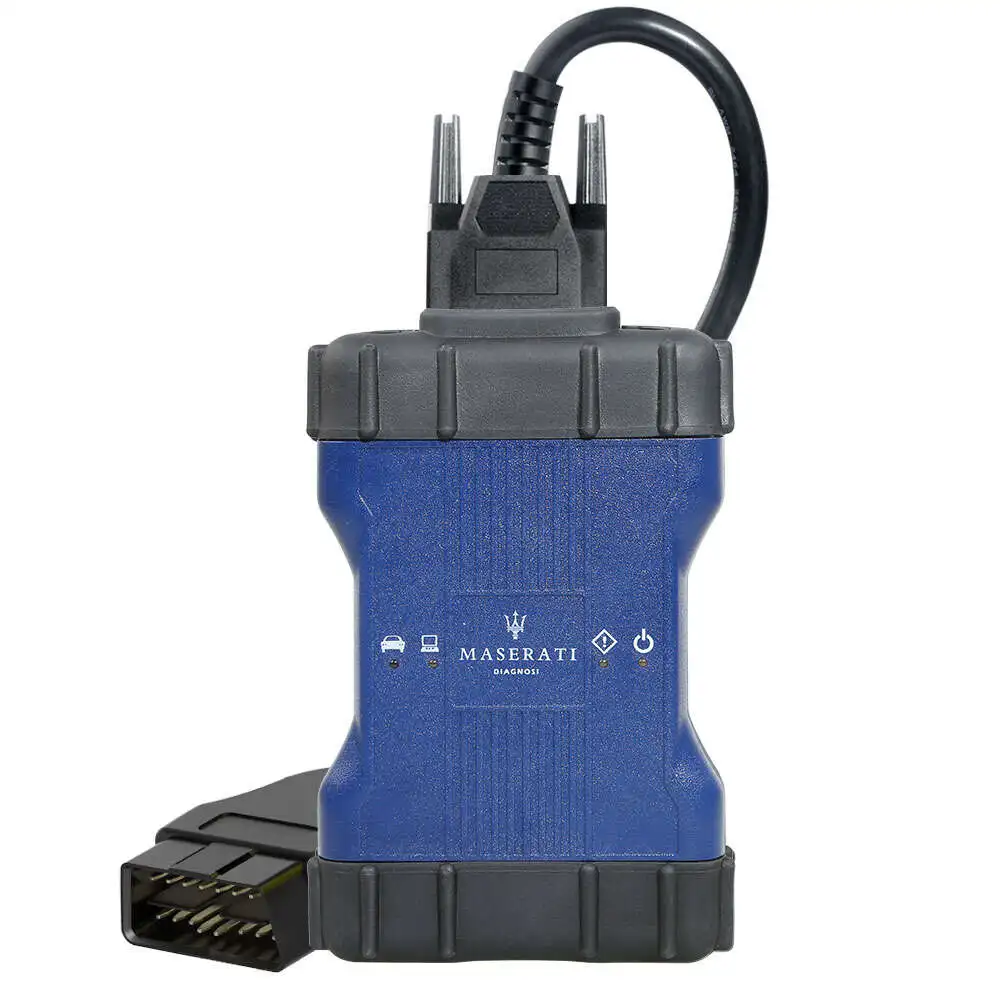

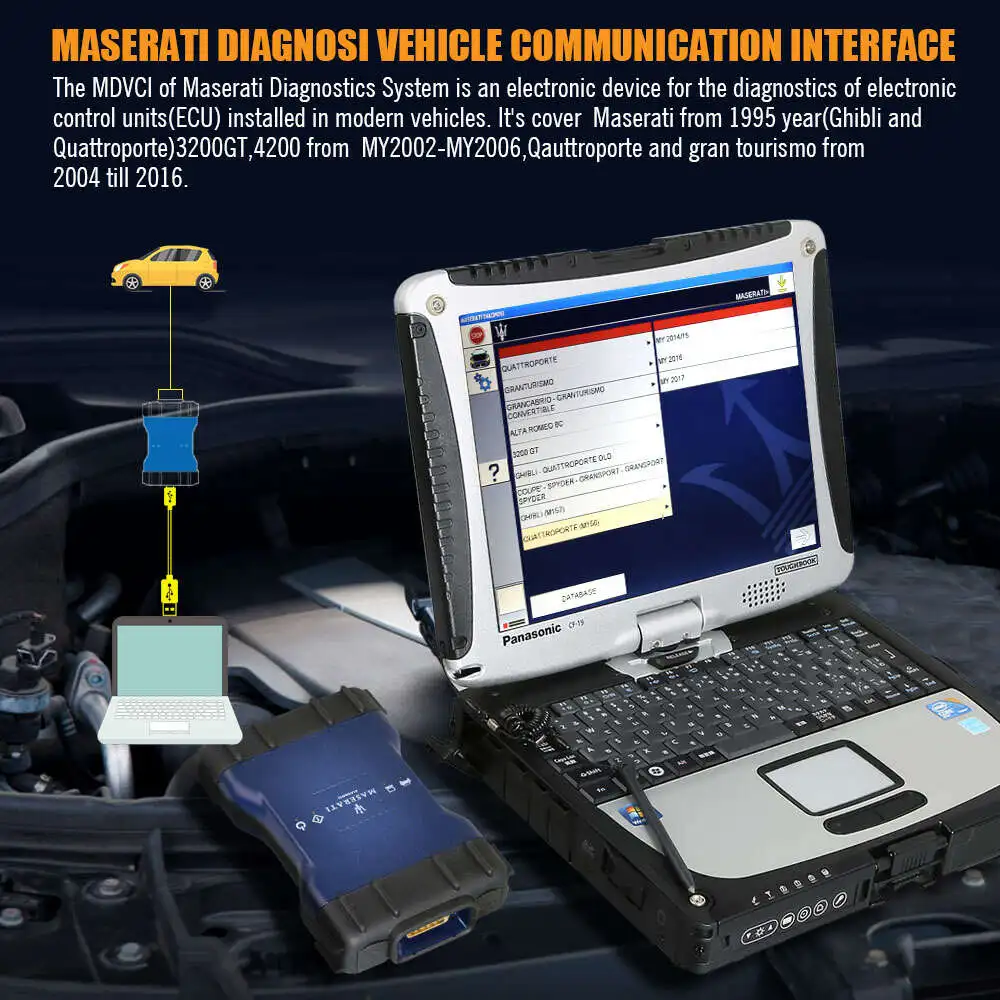

MDVCI Maserati Diagnostics System-это электронное устройство для диагностики электронных блоков управления (ECU), установленных в современных транспортных средствах. Чехол Maserati с 1995 года (Ghibli и Quattroporte)3200GT,4200 от MY2002-MY2006,Qauttroporte и gran tourismo с 2004 по 2017 год.

Модель поддержки диагностической системы Maserati SD3:
Чехол SD2 / SD3 до 2017 года
3200 GT (3200 GT)
Ghibli (M157)
Гранспорт (гранспорт)
GranTurismo (M145)
GT (M138)
Quattroporte (M139)
Quattroporte (M156)
Quattroporte MY (M139 MY)

Новая диагностическая система maserati представляет собой портативное устройство Panasoinc CF. Оно также оснащено:
Стандартные RS232C серийные линии x 3
Стандарт ISO9141 / CARB/ключевое слово 2000 серийные линии x 6
Стандартные CAN серийные линии x 2
Мультиметр в вольтах (до 200 в d.c.) и Ом (до 1 МОм)
Тестер Maserati Diagnosi может быть подключен к ПК, содержащему программное обеспечение, необходимое для обновления программного обеспечения диагностики ECU через одну из следующих линий:
Стандартная серия RS232C
Последовательная линия USB
Коммутатора Ethernet 10/100 Мбит сетевой
Беспроводная сеть Ethernet 802.11b

Для повышения эффективности и более быстрой передачи данных между ПК и DEIS блоком, мы предлагаем вам использовать usb-линию или Ethernet/беспроводную сеть для связи.

Содержимое чемодана
Диагностический инструмент SD3 поставляется с чемоданом, содержащим:
1. Тестер SD3;
2. Серийный кабель для SD3/SD2 подключения к ПК (SD3-CBL01) [095970327];
3. Мультиметр кабель (SD3-CBL02) [095970328];
4. Питатель питания (SD3-CBL05) [095970331];
5. Диагностический кабель EOBD SD3 (SD3-CBL06) [095970332];
6. Диагностический кабель с SD2 уздечкой (SD3-CBL07) [095970333];
7. Соединительный кабель для подачи между SD2 и SD3 уздечкой (SD3-CBL08) [095970334];
8. Разъем прикуривателя (SD3-CBL09) [095970335];
9.ISO 1 расширение (SD3-CBL10) [095970336];
10.ISO 2 расширение (SD3-CBL11) [095970337];
11. Адаптер SD2 B-CAN (SD3-CBL12);
12.USB кабель [095970330];
13,10/100 Мбит/с Ethernet перекрестный кабель [095970329];
14. Беспроводная плата SD3;
15. Руководство SD3 [095970324];
16.SD3 быстрая ссылка;
17. CD-ROM установки [095970326];
18,8 металлических стержней для мультиметра.
19. ПК USB/Беспроводная плата

Презентация диагностического инструмента SD3
Система диагностики SD3-это электронное устройство для диагностики электронных блоков управления (ECU), установленных в современных транспортных средствах.
Система диагностики SD3-это устройство palmtop с цветным ЖК-дисплеем с подсветкой и мембранной клавиатурой с 20 клавишами; Оно также оснащено:
· Три стандартных последовательных линии RS232C;
· Шесть стандартных ISO9141 / CARB/ключевое слово 2000 серийных линий;
· Две стандартные CAN серийные линии
· Мультиметр в вольтах (до 200 в d.c.) и Ом (до 1 МОм)
Он может быть подключен к ПК, содержащему программное обеспечение, необходимое для обновления программного обеспечения диагностики ECU через одну из следующих линий:
· Стандартная серия RS232C,
· Последовательная линия USB
· Коммутатора Ethernet 10/100 Мбит сетевой
· Беспроводная сеть Ethernet 802.11b
Для повышения эффективности и более быстрой передачи данных между ПК и блоком SD3 мы предлагаем использовать usb-линию или Ethernet/беспроводную сеть для связи.

Предупреждение, клавиатура тестера SD3 может использоваться в качестве пульта дистанционного управления для программного обеспечения ПК для всех линий связи, кроме серийных линий.

SD2 эмулятор
Диагностический инструмент SD3 может использоваться с программным обеспечением SD2 для диагностики в режиме эмулятора.
Последний должен быть передан в тестер SD3 через Основное программное обеспечение SD3NET и с помощью специального компакт-диска SD2 (Никогда не используйте старый CD SD2).

Если вы хотите запустить диагностику в автономном режиме, следуйте старой инструкции SD2.
Если вместо этого вы хотите запустить диагностику с помощью программного обеспечения SD2 на ПК, вы должны сначалаНажмите кнопку «START SD2 EMULATOR COMMUNICATIONS» на тестере SD3.

Будьте осторожны, потому что в этом режиме возможна только линия связи между ПК и SD3-это последовательная линия RS232C.

Мультиметр
Система диагностики SD3 имеет интегрированный мультиметр, который может принимать измерения в вольт (до 200 В постоянного тока) и Ом (до 1 МОм). Эту функцию можно выбрать из главного меню тестера SD3.

Scantool OBD
Диагностический инструмент SD3 имеет интегрированное стандартное программное обеспечение Scantool OBD. Эта система позволяет автоматически проверять системы, способные поддерживать обслуживание (двигатель, сдвиг,. ..). Как только блок управления был идентифицирован программным обеспечением, вы можете проверить некоторые параметры/ошибки, поставляемые самой системой.

Эту функцию можно выбрать из главного меню тестера SD3.

Напряжение источника питания
SD3 требует напряжения между 8 и 16 В постоянного тока, который поставляется либо от аккумулятора транспортного средства, который тестируется, либо от источника питания, предоставляемого с продуктом.

Инструкции по установке SD3
Диагностический инструмент SD3 не требует установки; Он должен быть настроен только с диагностическим программным обеспечением, которое будет использоваться. Загруженное программное обеспечение хранится в нелетучей памяти блока SD3.
SD3 оснащен часами с питанием от аккумулятора, которые можно установить и проверить на ПК через специальное меню программного обеспечения.

Общее описание
На рисунках ниже приведена схема верхней части (содержащий разъемы питания и диагностики), передней части блока SD3 (содержащий дисплей, клавиатуру и светильник) и нижней части (Содержащий клапан, который обеспечивает доступ к разъемам, используемым для подключения американской клавиатуры PS2 для ПК, и два разъема PCMCIA, используемых для любого оборудования expansions-e.g. Вспышки, беспроводные карты-через внешние коробки).

Десять клавиш в нижней части экрана используются для ввода данных (цифр/букв) в диагностическое программное обеспечение.

Стрелки направления и функция клавиши TAB повторяются, если клавиша удерживается непрерывно.

Во всех меню удерживайте «переключатель» и «Esc» в течение 4 секунд, чтобы сбросить программное обеспечение для тестирования SD3. Это ускоряет перезапуск устройства при сбое программного обеспечения (тестер не реагирует на команды клавиатуры).

Верх удерживает следующее:
1. Кнопка питания.
2. Один 25-контактный разъем для питания и серийный диагностики линии (на кнопку включения боковой);
3. Мы предоставляем один 9-контактный разъем (папа) для подключить к ПК (в центре);
4. Один 9-контактный разъем (женские) для мультиметр на входе.
5. Один разъем Ethernet 10/100 Мбит.
6. Один разъем USB.
7. Один разъем для подключения монитора CRT VGA

Цифры программного обеспечения показаны следующим образом:
