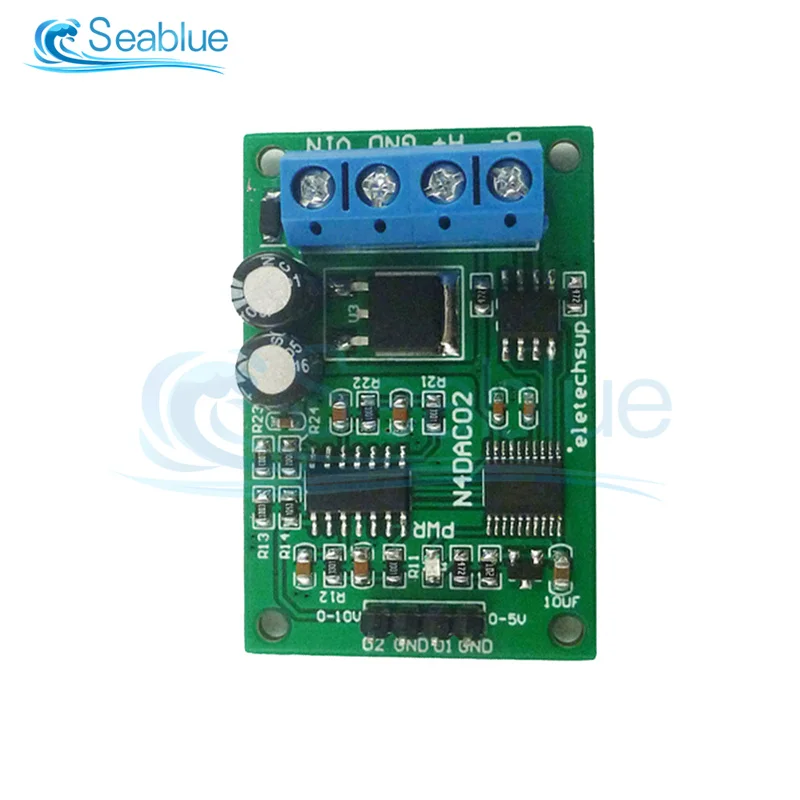

Аналоговый преобразователь напряжения 2-канал ПВМ DAC RS485 применяется в датчиках

Аналоговый преобразователь напряжения 2-канал ПВМ DAC RS485 применяется в датчиках

Пункты продажи товара:

1: широко используется

2: Простота в использовании и понимание,

3: зеленая доска более привлекательная

4: Напряжение разрешение 0,01 V, выход точность 1%; В том случае, если эта ошибка является более чем 1%, он может быть откалиброван

5: в режиме команды MODBUS можно подключать до 247 устройств параллельно

Опишите:

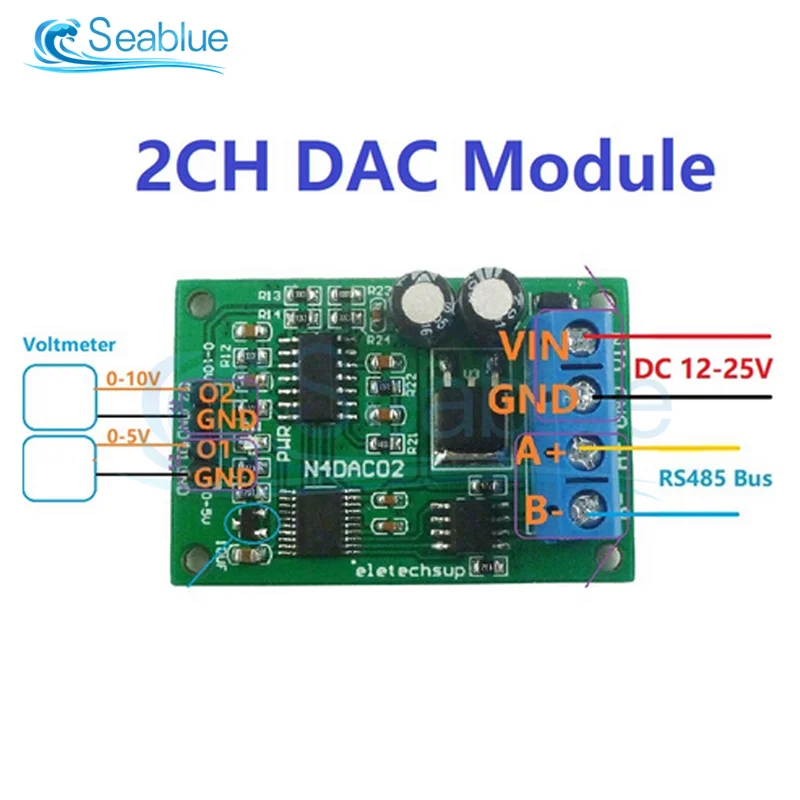

1: Рабочее напряжение: 12 В постоянного тока (12-25 В постоянного тока), рекомендуется небольшая пульсация питания

2: Рабочий ток: 12-13 мА

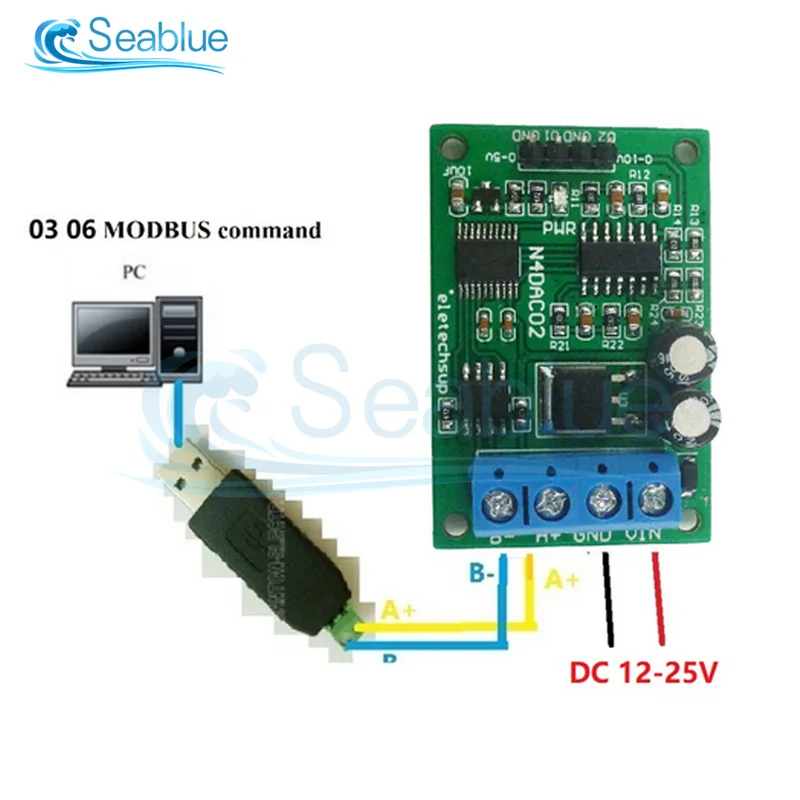

3: MODBUS RTU поддержка команды 03 06 код функции

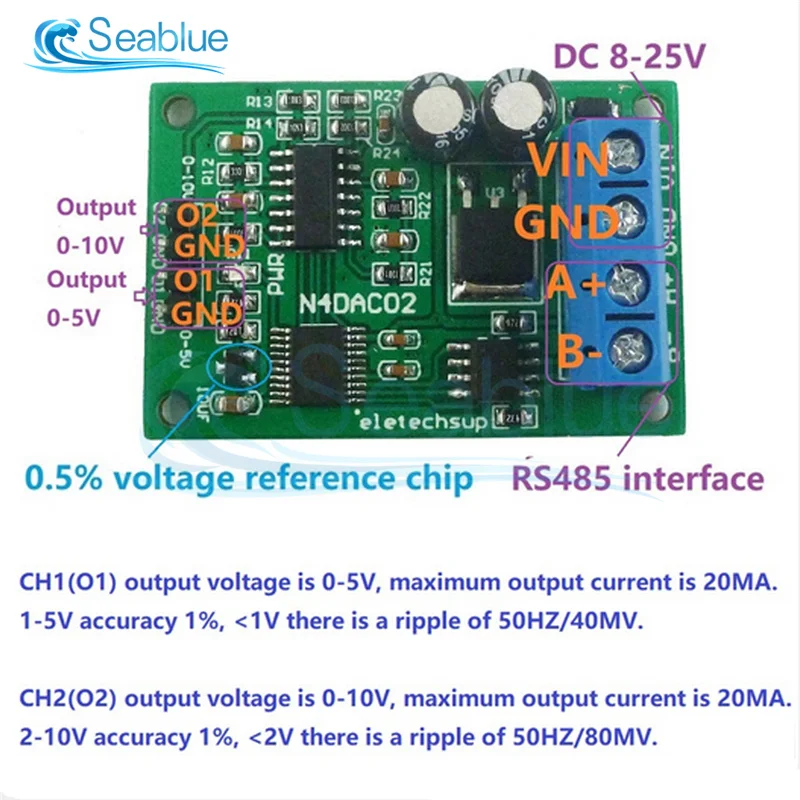

4: CH1 (O1) Выходное напряжение 0-5 В, максимальный выходной ток 20 мА. Точность 1-5 в составляет 1%, <1 в имеет пульсацию 50 Гц/40 мВ.

Выходное напряжение CH2 (O2) составляет 0-10 В, а максимальный выходной ток-20 мА. Точность 2-10 В составляет 1%, <2 в имеет пульсацию 50 Гц/80 мВ.

5: Напряжение разрешение 0,01 V, выход точность 1%; В том случае, если эта ошибка является более чем 1%, вы можете откалибровать

6: команды MODBUS могут быть сделаны в последовательный порт супер терминал (помощник последовательного порта) или ввод PLC;

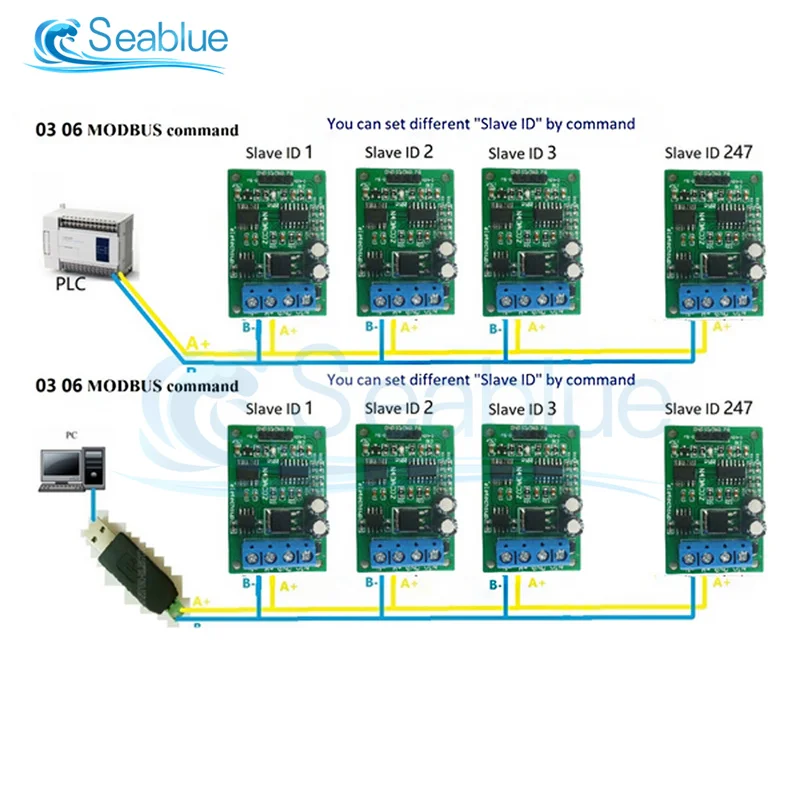

7: в режиме команды MODBUS можно подключать до 247 устройств параллельно

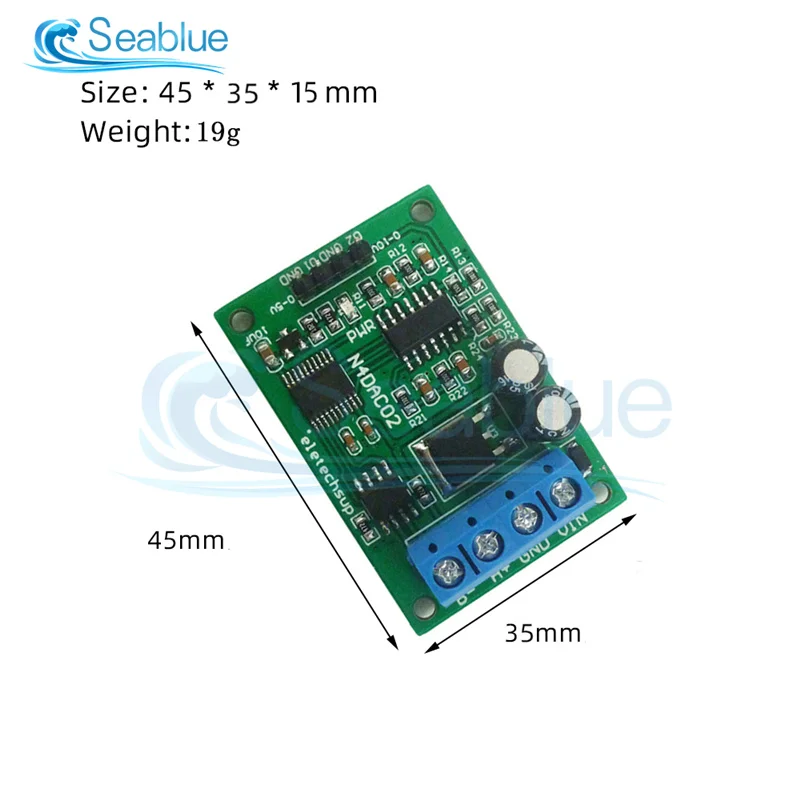

8: Размер: 45*35*15 мм

9: Вес: 19 г

Это недорогой модуль преобразования цифро-аналогового сигнала на основе решения PWM + ADC.

Он имеет следующие недостатки:

Канал 1 (O1) имеет 1% точность при 1-5 В, <1 в имеет пульсацию 50 Гц/40 мВ, канал 2 (O2) имеет 1% точность при 2-10 В, И <2 в имеет пульсацию 50 Гц/80 мВ.

Минимальное выходное напряжение зарядного устройства канал 1 (O1) 0,05 V, а минимальное выходное напряжение зарядного устройства 2 канала (O2) 0,1 V

3 в момент включения питания есть высокий Пульс 10-20 мс

Применение

4-20MA/0-20MA датчик

Передача сигнала тока и напряжения

Автоматизированный промышленный ПЛК

Умный дом, домашняя Автоматизация;

Система распознавания;

Удаленный мониторинг RS485;

Мультиметр Вольтметр

Контрольный список

1 * N4DAC02 12-25V 2 канал ПВМ DAC RS485 модуль
