12 В канальный светильник с переключателем управления Датчик обнаружения фоторезистора нормально закрытый/открытый тип реле фоторезистора модуль

Описание товара:

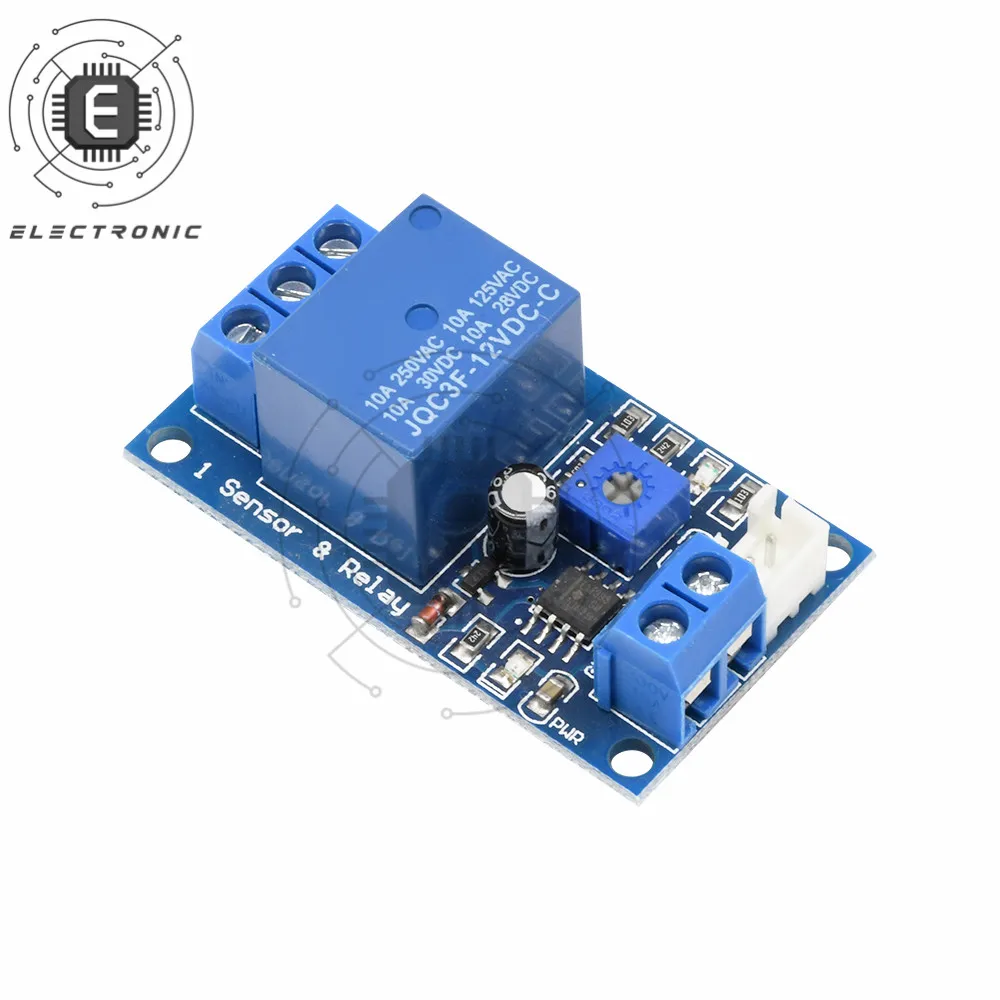

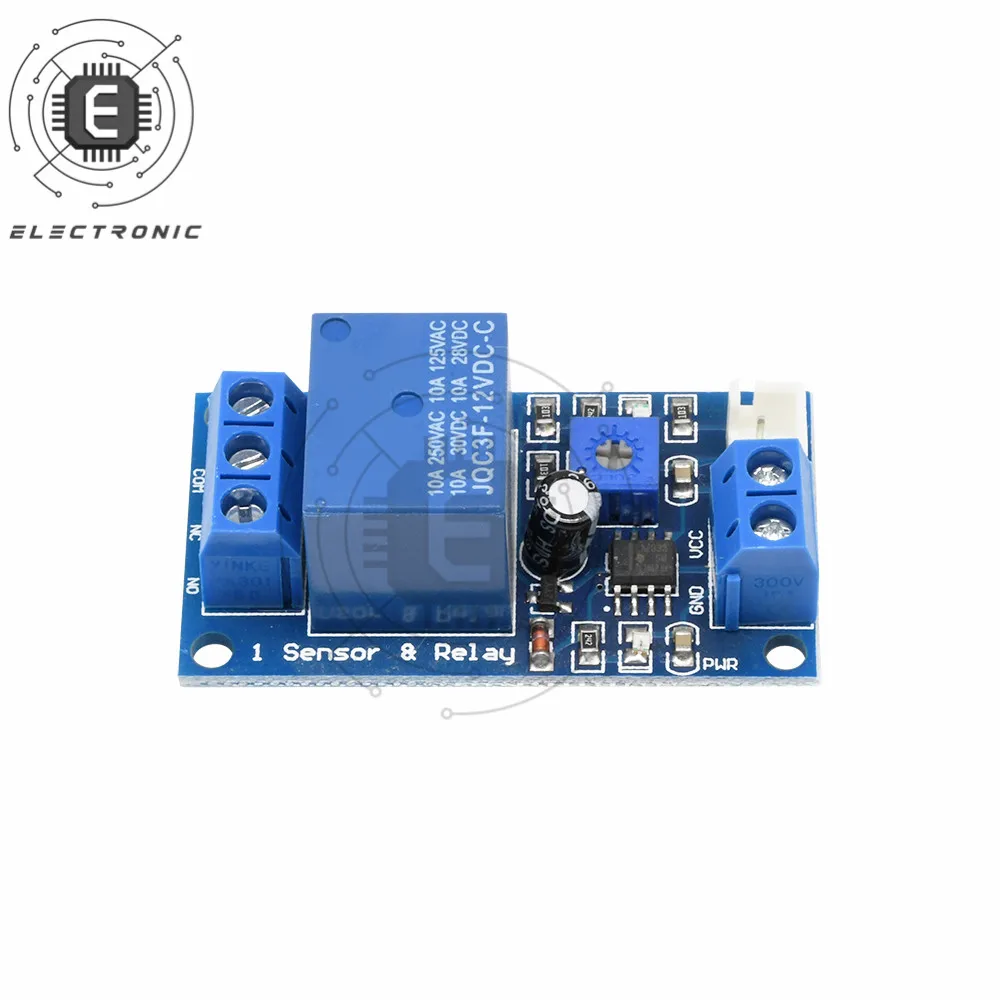

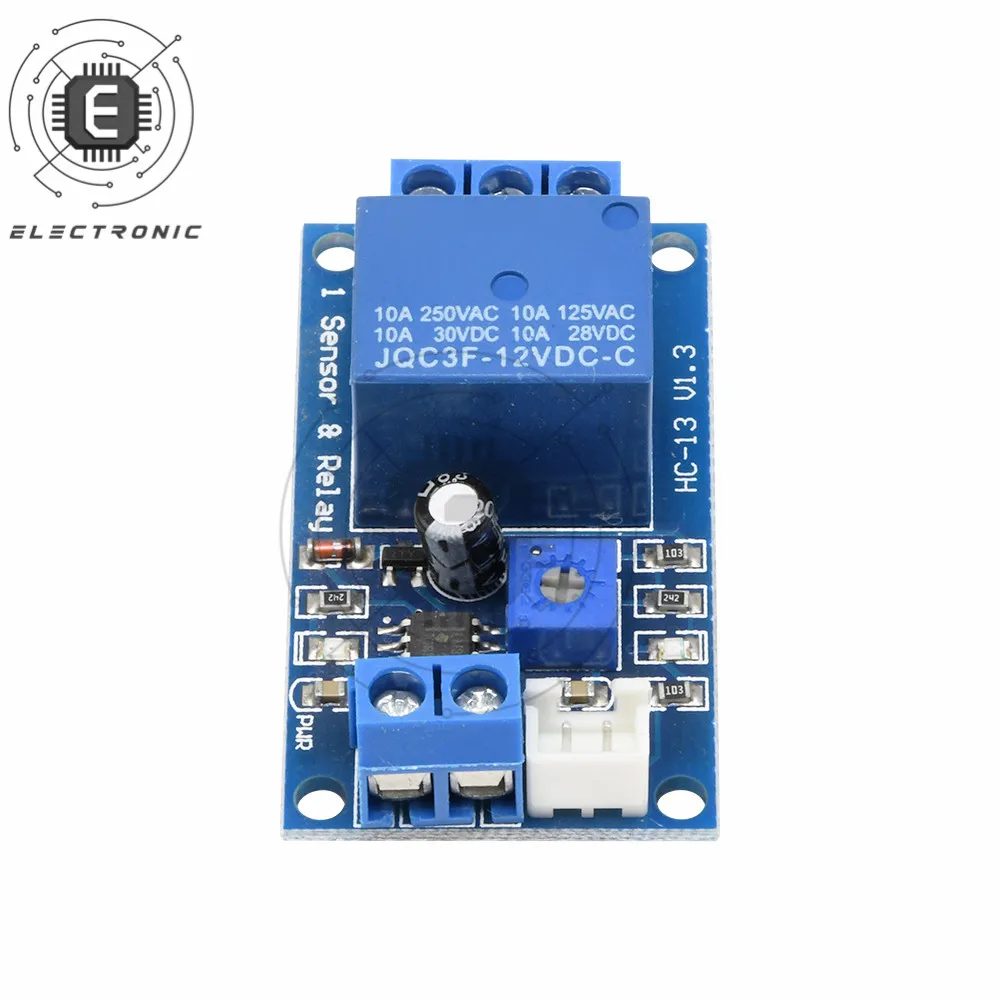

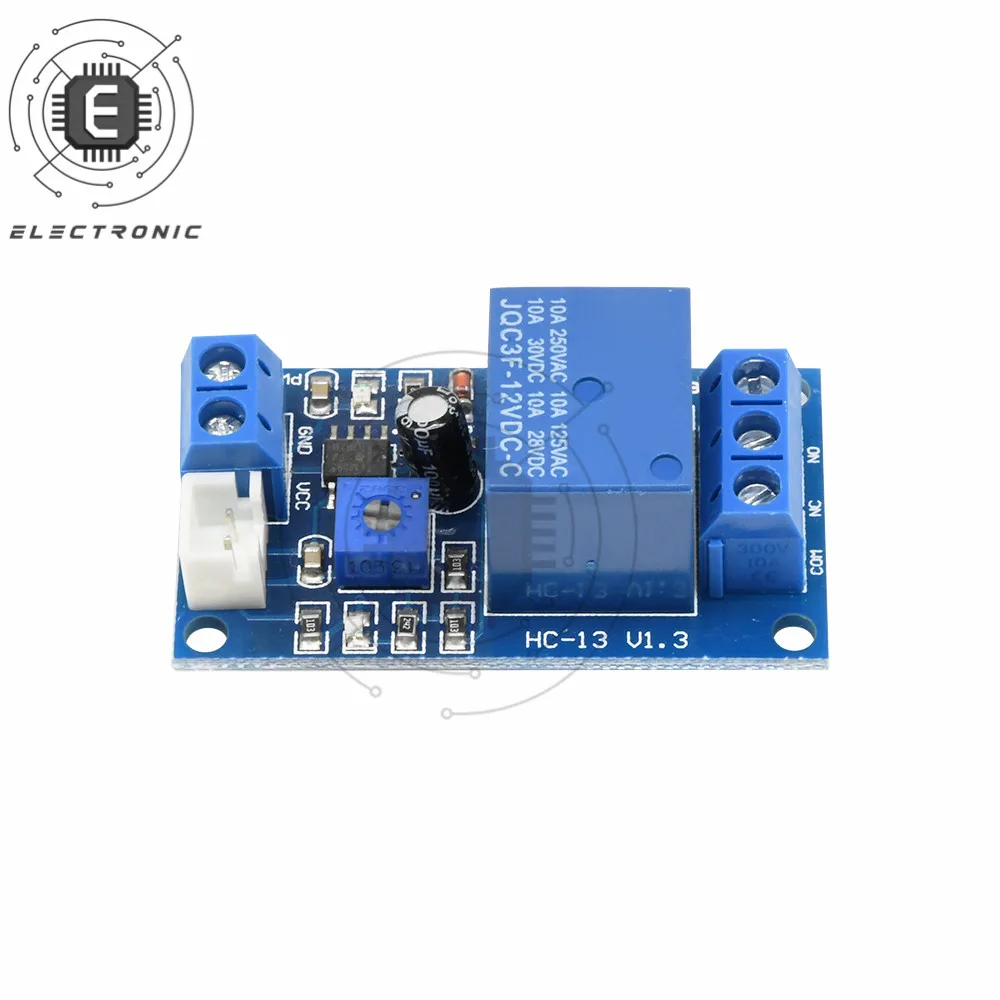

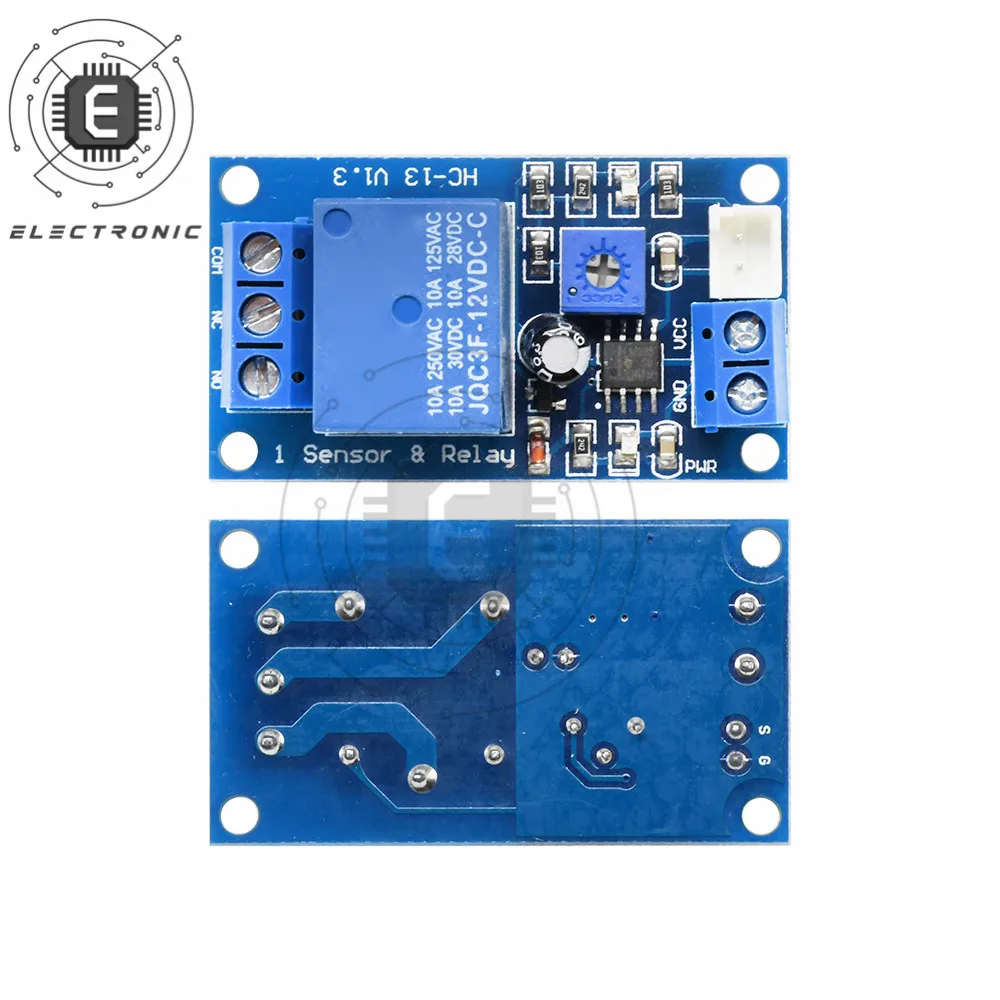

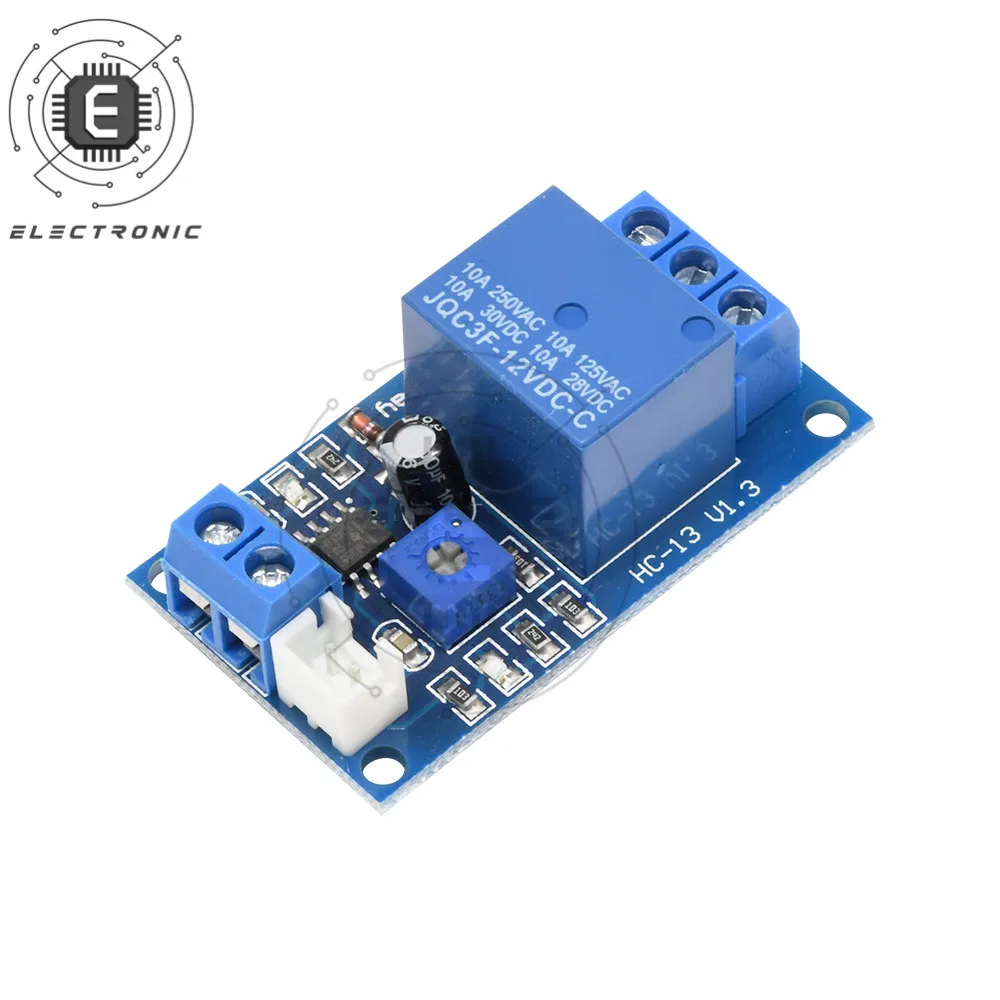

Этот модуль используется для светильник обнаружения, обнаружения яркости, с индикатором питания (красный)

И релейный выдвижной световой светильник (синий), и имеет четыре винтовых крепежных отверстия M3,

Это значительно облегчает установку, плата может регулировать чувствительность светильник через потенциометр, и он поставляется с реле

Электрические приборы могут использоваться в качестве различных переключателей контроля яркости, которые могут использоваться в уличных фонарях и т. д., в ночное время

Автоматическое включение, автоматическое выключение в течение дня и другое оборудование, требующее автоматизации.

1. Модуль принимает источник питания 12 В и имеет функцию анти-обратного соединения. Обратное соединение источника питания не повредит модуль;

2. Максимальная грузоподъемность нормально открытого интерфейса: AC 0V--125V/20A, DC

0V-14V/20A; Выход модуля имеет три общих порта (COM) и нормально открытый (CK)

Нормально закрытый (CB), три порта эквивалентны двойному переключателю управления, когда катушка реле заряжена,

Общий терминал соединен с нормально открытым терминалом, когда нет электричества, общий терминал и нормально закрытый терминал подключены; COM терминал, как правило

Подключите отрицательный Полюс источника питания через нагрузку и подключите положительный Полюс источника питания к нормально открывающемуся терминалу;

3. Чувствительность может быть отрегулирована потенциометром, и пусковое реле может быть установлено путем регулировки потенциометра

Порог, когда светильник темнее этого порога, реле модуля закрыто, и когда он ярче этого порога,

Реле Отключено;

Описание:

1. Фоторезистор модуль наиболее чувствителен к яркости окружающего светильник, и обычно используется для обнаружения окружающей среды

Меняется яркость светильник;

2. Когда окружающий светильник модуля темнее порога, реле закрыто, и общий терминал подключен к нормально открываемому терминалу.

(Отключен от нормально закрытого терминала), когда окружающий светильник ярче установленного порога, реле отключено

Общий терминал отключен от нормально открытого терминала (соединен с Нормально Закрытым терминалом);

3. Общий порт, нормально открытый, нормально закрытый, три порта эквивалентны двойному переключателю управления, релейной катушке

Когда есть питание, общий терминал и нормально открытый терминал подключены; Когда нет питания, общий терминал и нормально закрытый терминал подключены.

Меры предосторожности:

1. Если вам нужно работать в ночное время, пожалуйста, подключите к общественному терминалу и всегда на терминале, если вы не работаете в течение дня, например, управление уличным освещением, в противном случае, подключите общий терминал и нормально закрытый терминал (Выберите Порт подключения в соответствии с фактическими потребностями линии);

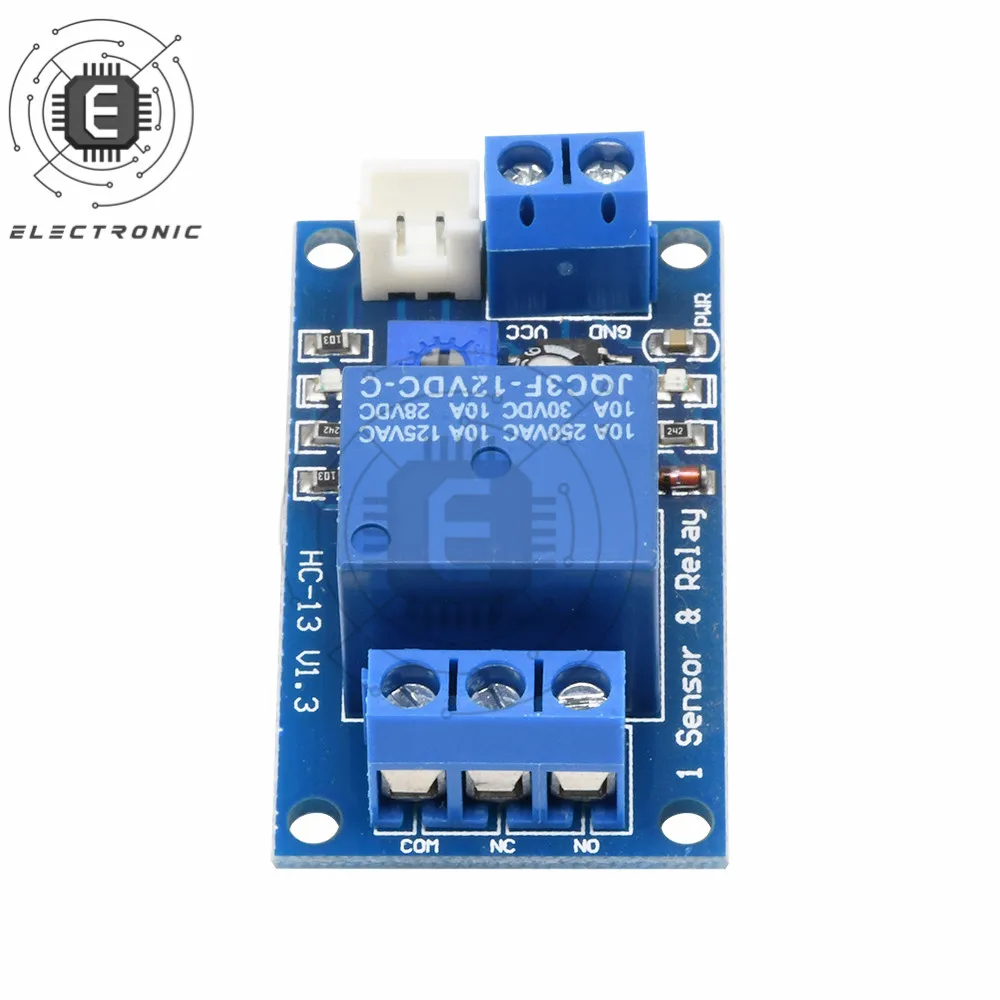

2. Контакт в середине выходного терминала является общим терминалом, нижняя часть является нормально закрытым терминалом, а верхняя часть является нормально открытым терминалом.
