Беспроводной инфракрасный детектор человеческого тела 5-48 В переменного тока

Беспроводной инфракрасный детектор человеческого тела 5-48 В переменного тока

Примечание:

Наши продукты не содержат батарей.

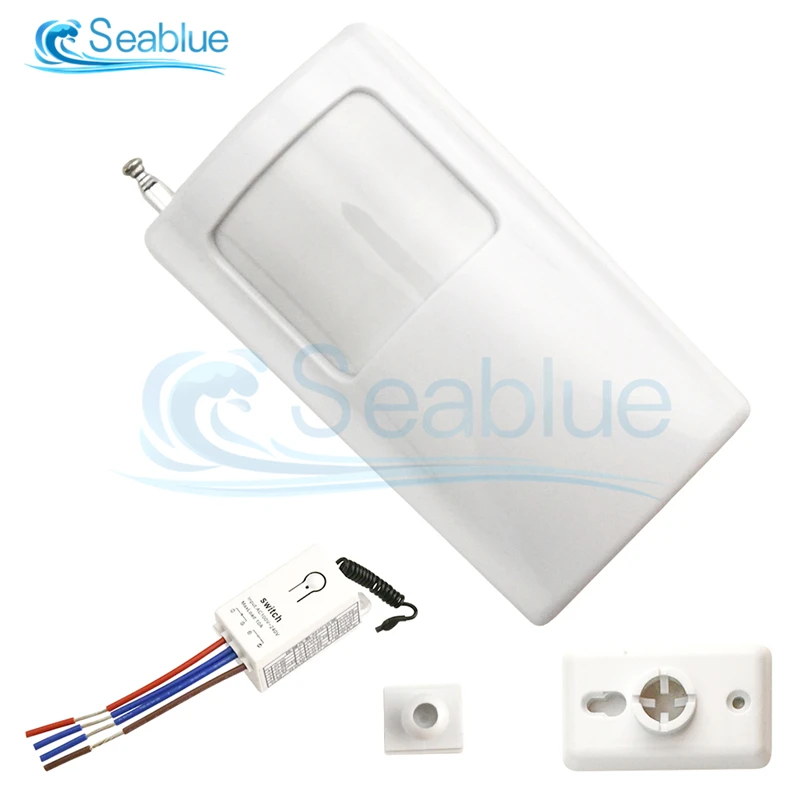

Беспроводной РЧ PIR сенсор переключатель

Fuction:

Когда человек войдет в Поле обнаружения, беспроводной датчик PIR отправит радиочастотный сигнал приемнику, чтобы включить переключатель и выключить с задержкой времени (11 классов по желанию в любое время самостоятельно) автоматически. И датчик будет обнаруживать непрерывно в течение времени задержки.

Особенности:

Беспроводная и автоматическая работа; Не прерывается, когда 1 датчик работает с несколькими приемниками или несколькими датчиками работает с одним приемником; Безопасно для человека и здания. Легко устанавливается. Допускаются высокие нагрузки 40 А.

Параметр:

RF 433M Hz, 1527 код, 100M удаленное расстояние; 10M Расстояние обнаружения, 110 градусов диапазон.

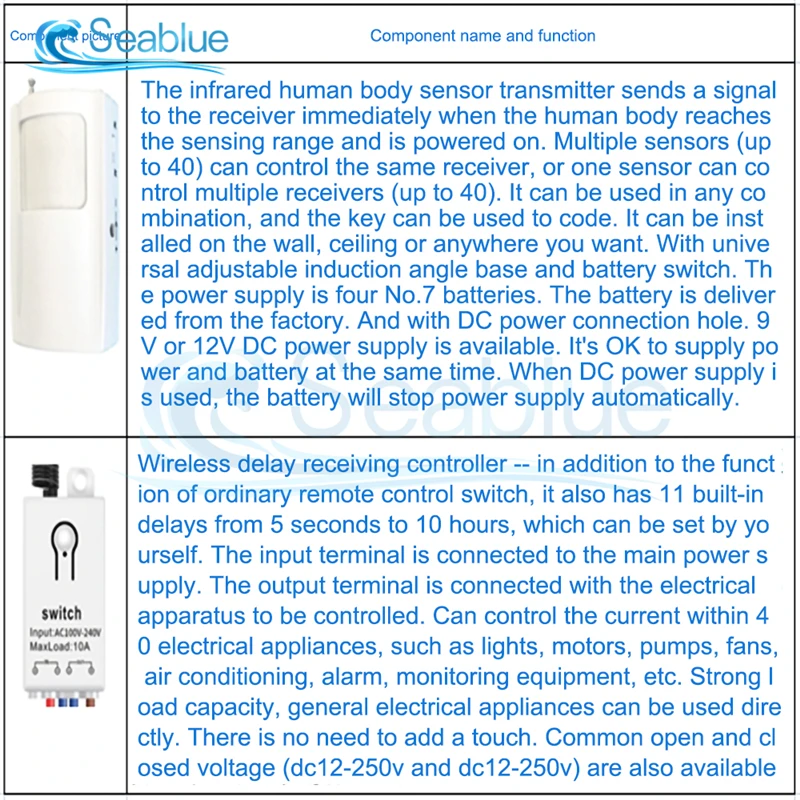

Детали:

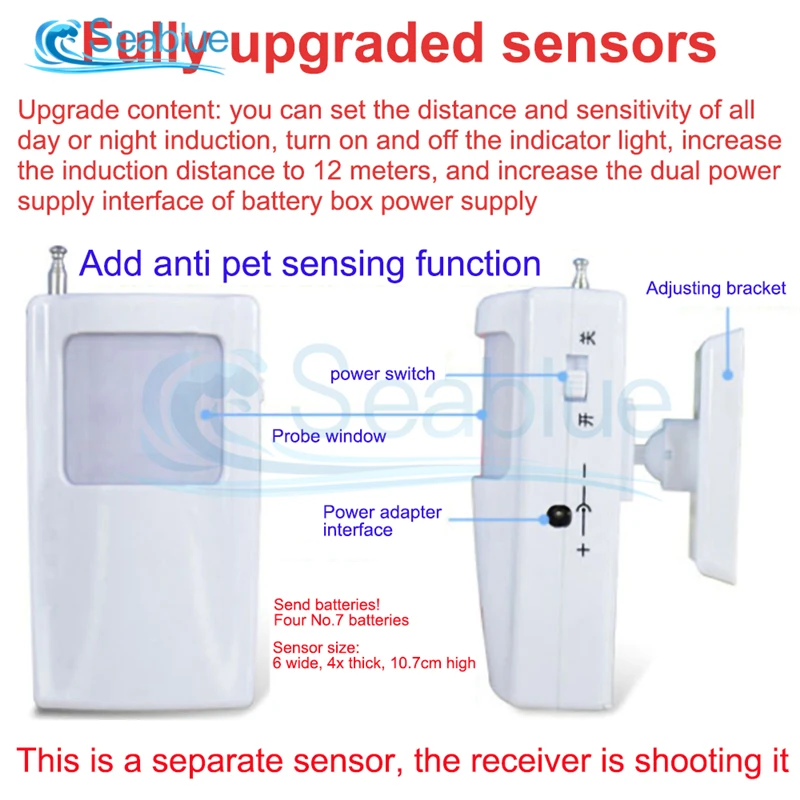

1. Беспроводной PIR датчик (белый цвет с антенной). Рабочее напряжение датчика-от 6 В до 12 В постоянного тока. Обычно используют 4 АА батареи или DC9V источника питания.

2. Приемник (соединен между основной мощностью и нагрузкой). Рабочее напряжение от AC100 до 240 В, 50/Гц. Выходное напряжение такое же, как входное напряжение. Максимальная нагрузка 10 А.

Как использовать продукт?

1. Подключите приемник к правильному источнику питания.

2. Подключите аккумулятор к датчику.

Как подключить датчик и получить?

Нажмите кнопку сопряжения на приемнике в необходимое время задержки. Например, если вам требуется задержка в 5 секунд, вы можете нажать кнопку 4 раза, когда индикатор сопряжения сохраняет зеленый цвет, включите переключатель в датчике и, затем зеленый индикатор в приемнике будет мигать 3 раза, чтобы сказать, что сопряжение закончено. Пожалуйста, найдите время задержки и функции с различными нажатиями времени ниже: Нажмите 4 раза до 14 раз для задержки времени. Пресс 4 раза --- Временная задержка в течение 5-ти секунд, в 5 раз-15 секунд, в 6 раз --- подача заявки на 30S, 7 раз --- 1 минуту, 8 раз --- подача заявки на 1,5 минут в 9 раз --- подача заявки на 2 мин, 10 раз --- 3 мин, 11 раз --- 5 мин, 12 раз --- 10 мин, 13 раз --- 1 час, 14 раз --- 3 часа. 15 раз или более --- чистый код. Кроме того, нажатие один раз, два и 3 раза связано с функцией обычного переключателя дистанционного управления, режимом инчинга, режимом самоблокировки и режимом блокировки отдельно. Если вы хотите изменить время задержки, просто очистить код и повторно код.

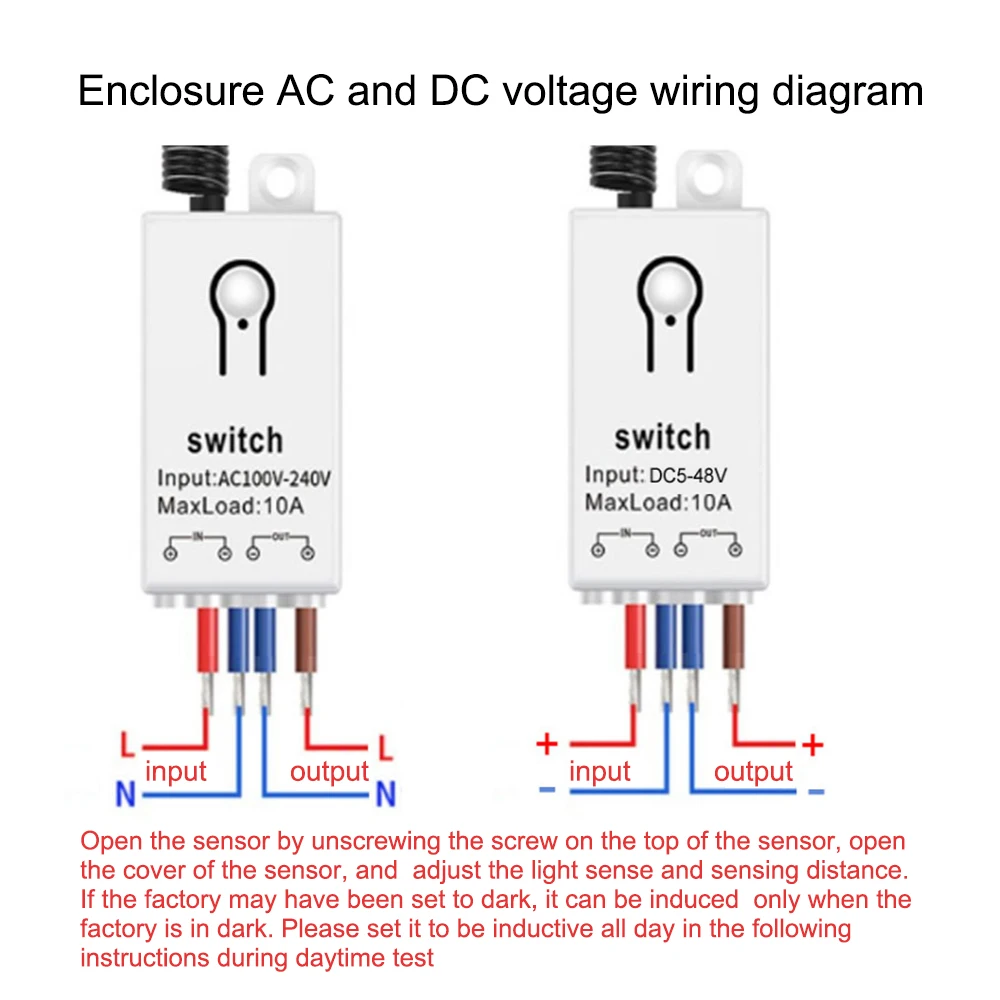

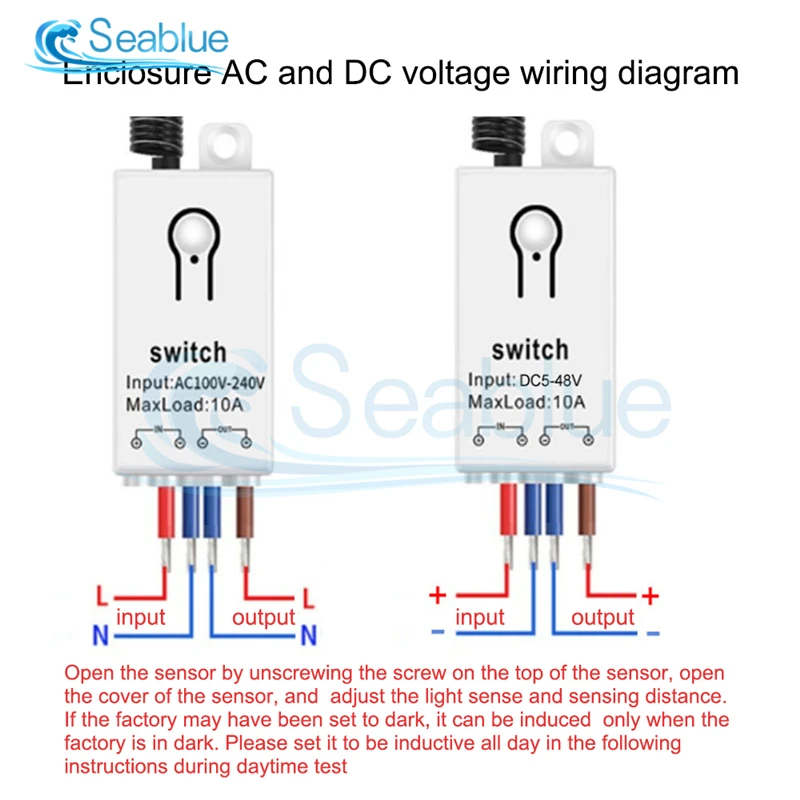

Схема проводки
